Як за допомогою мультиметра визначити, чи є струм витоку в колі?
Значення захисного спрацьовування, встановлене для автоматичного вимикача захисного струму, становить 30 мА. Враховуючи таке відносно високе значення струму, незалежно від того, використовуєте ви діапазон змінного струму цифрового мультиметра чи діапазон опору 10 К, легко виявити індикацію струму витоку.

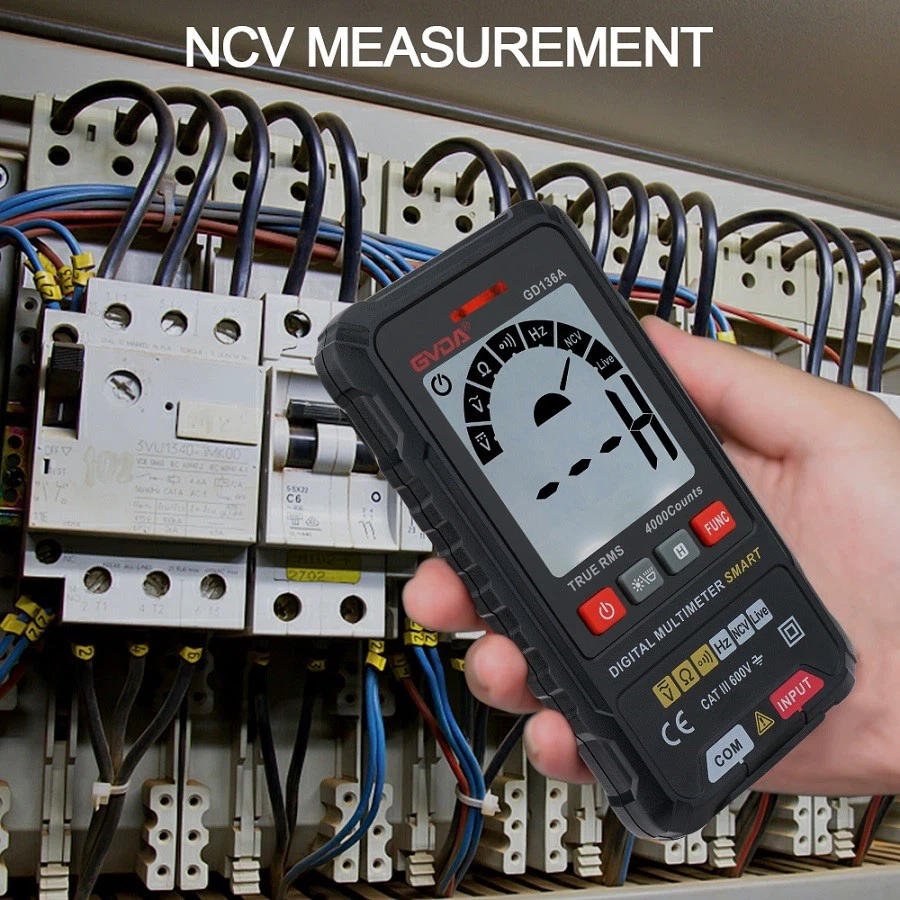

Коли ланцюг знаходиться під напругою, спочатку використовуйте цифровий тестер напруги, щоб перевірити зовнішню сторону дроту. Якщо відображається лише «N», це нормально. Якщо він показує певне значення напруги, то це говорить про те, що провід неякісний або зістарився, і є ймовірність витоку струму.
Увімкніть діапазон змінного струму 250 В мультиметра. Напруга між проводом під напругою та нейтральним проводом має бути близько 220 В (з певним допуском), напруга між проводом під напругою та заземленням також має бути близько 220 В (з певним допуском), також існує напруга між нейтральним проводом і землею. Залежно від потужності електроприладів у будинку можна виміряти напругу від 5 В до десятків вольт. Це пов’язано з опором петлі, створеним малим діаметром нейтрального дроту, який робить нейтральний провід під напругою. Якщо показана напруга між нульовим проводом і землею висока, це означає, що нульовий провід має малий діаметр, виділяє тепло і не підходить для живлення електроприладів у будинку. Електроприлади високої-потужності в будинку слід використовувати в шаховий час.
Вимкніть головний автоматичний вимикач і вимикачі відгалуження, вийміть усі штекери, включно з індикаторними лампами (якщо не від’єднати, це легко спричинити неправильну оцінку). Увімкніть аналоговий мультиметр і використовуйте діапазон 10 кОм, щоб виміряти опір між проводом під напругою та нейтральним проводом. Це нормально, якщо покажчик не рухається.
Потім виміряйте опір між проводом під напругою та землею. Це нормально, якщо покажчик не рухається.
Нарешті, виміряйте опір між нульовим проводом і землею. Це нормально, якщо покажчик не рухається.
Якщо покажчик трохи рухається під час вищевказаних вимірювань, це свідчить про наявність струму витоку. Це явище зазвичай спричинене просочуванням води в стінах кухні та ванної кімнати, що призводить до того, що з’єднання проводів мають незначний струм витоку через вологість. При перевірці ланцюга спочатку вимкніть автоматичні вимикачі кухні та ванної кімнати, а потім виміряйте, чи немає струму витоку.
Власне кажучи, використання мегомметра є найбільш точним способом вимірювання струму витоку проводів. Однак для струмів витоку в межах 30 мА діапазон 10 КОм аналогового мультиметра може виявити його, а цифровий мультиметр буде навіть більш чутливим.
