Мультиметром виміряйте передній опір діода, чому кожна передача?

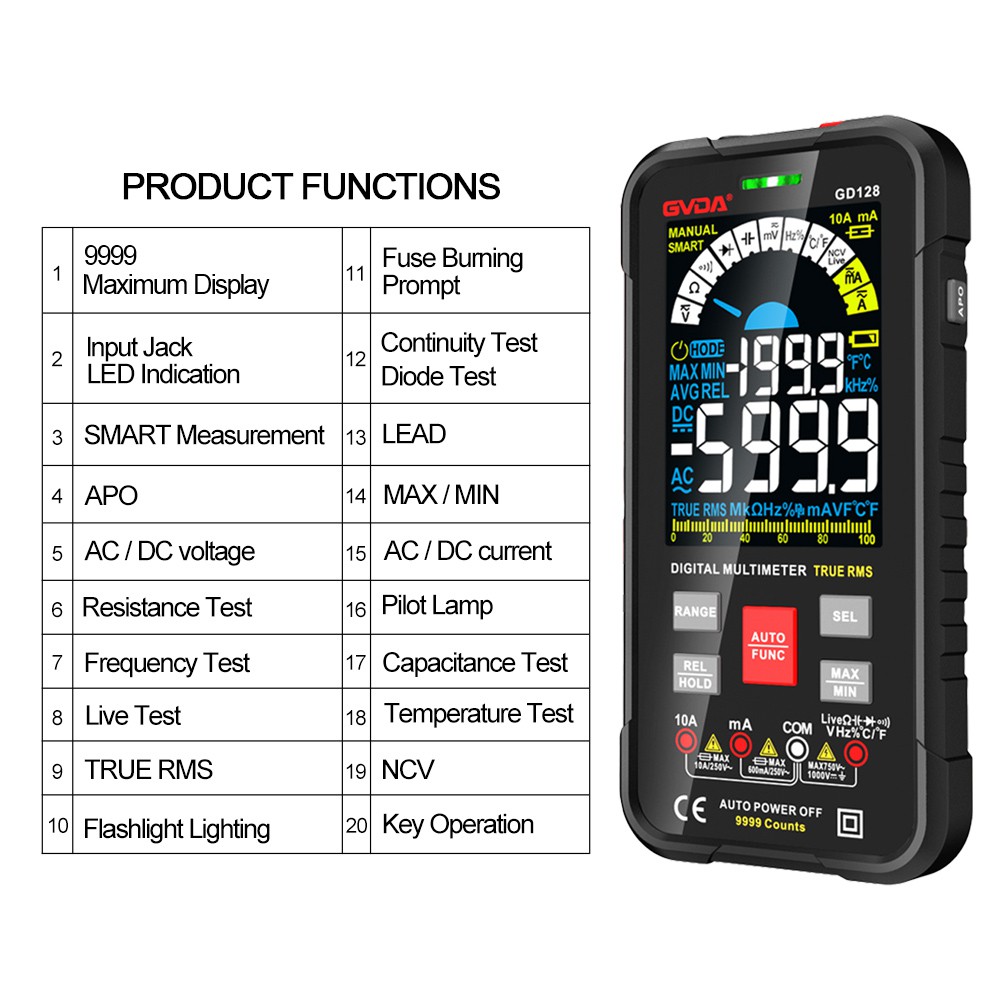

Цифровий мультиметр перетворює виміряне значення опору в цифровий сигнал через мікросхему аналого-цифрового перетворення, а потім відображає значення опору. Стрілковий мультиметр відображає числове значення за відхиленням магнітної головки. Якщо під час використання цифрового мультиметра для перевірки опору діода ми виявляємо, що немає значення опору як у прямому, так і в зворотному напрямках, існують такі причини:
Вимірювання діодів на платі
Перш за все, вихідна напруга стрілочного мультиметра відрізняється від напруги цифрового мультиметра. Як правило, найвища вихідна напруга стрілочного мультиметра становить 9 вольт, а цифрового мультиметра – 3 вольта. У той же час, не тільки їх вихідні напруги різні, але ми вибираємо різні шестерні при вимірюванні, і їх вихідні напруги також різні. Вихідна напруга файлу опору цифрового мультиметра коливається від 1.0 вольт до 3.0 вольт. Вихідна напруга опору стрілочного мультиметра зазвичай вища, ніж у цифрового мультиметра. Вихідна напруга стрілочного мультиметра перевищує значення падіння напруги діода, і діод можна ввімкнути. Однак цифровий мультиметр іноді менший, ніж значення падіння напруги на діоді, що спричинить нескінченний прямий і зворотний опір під час вимірювання діода.
По-друге, характеристики падіння напруги діода різні, що також призведе до відхилення між діодом, виміряним стрілочним мультиметром, і діодом, виміряним цифровим мультиметром. Наприклад, падіння напруги на кремнієвій та германієвій трубках зазвичай становить від {{0}}.3 В до 0.6 В, але деякі спеціальні діоди, наприклад високовольтні діоди, мають відносно велике падіння напруги включення-вимкнення, яке зазвичай перевищує 0,7 В. Однак наш цифровий мультиметр має низьку напругу файлу опору і не може ввімкнути діод, тому опір буде спричинений під час вимірювання.
Коли ми використовуємо цифровий мультиметр для вимірювання якості діода, найкраще вибрати діодну передачу. Діодна шестерня цифрового мультиметра зазвичай становить близько 2,6 вольт, що, як правило, більше, ніж пряме падіння напруги діода, і діод можна вмикати в прямому напрямку.
Якщо ми хочемо використовувати файл опору для вимірювання наявності витоку в діоді, ми можемо вибрати файл опору цифрового мультиметра. У цей час має бути отримано опір у прямому напрямку та нескінченний опір у зворотному напрямку. Результат, виміряний стрілочним мультиметром, такий самий. Якщо є опір у зворотному напрямку, це доводить, що може бути витік у зворотному напрямку діода. У цьому випадку нам потрібно використовувати спеціальний прилад для його виявлення. Використовувати мультиметр, щоб визначити, чи є витік у цьому діоді, невірно.
