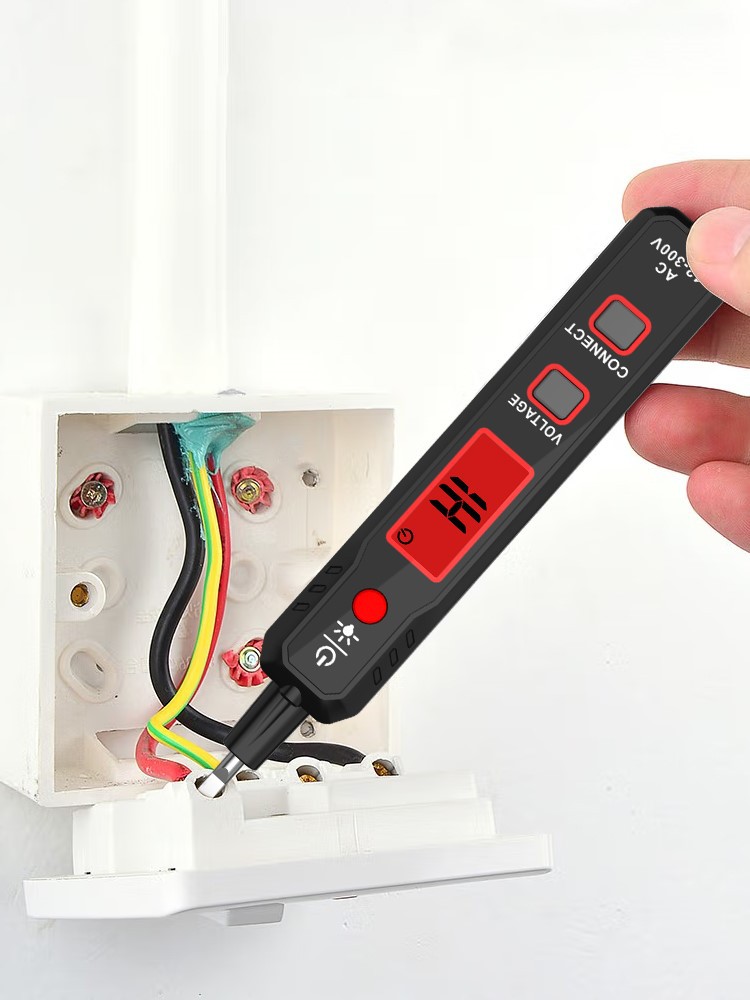

Як користуватися тестовою ручкою цифрового дисплея?
(1) Опис кнопки:
(Кнопка A) DIRECT, кнопка прямого вимірювання (далеко від РК-екрану), тобто, якщо ви використовуєте кінчик пера для прямого торкання лінії, натисніть цю кнопку.
(Клавіша B) ІНДУКТИВНІСТЬ, кнопка індуктивного вимірювання (ближче до РК-екрану), тобто коли ви торкаєтеся лінії кінчиком пера, будь ласка, натисніть цю кнопку.
Примітка. Незалежно від того, як друкувати на електричній ручці, будь ласка, пам’ятайте, що клавіша прямого вимірювання розташована далі від РК-екрана; ближче до РК-дисплея — сенсорна клавіша.
(2) Тестове перо цифрового дисплея підходить для прямого виявлення 12-250 В змінного та постійного струму та непрямого виявлення нейтрального дроту, фазного дроту та точки розриву живлення змінного струму. Він також може вимірювати цілісність мертвих провідників.
(3) Пряме виявлення:
①Останнє число є виміряним значенням напруги.
②Коли відображуване значення верхнього відсікання менше 70 відсотків, воно відображатиме низьке значення відсікання.
③ Вимірюючи постійний струм, торкніться рукою іншого полюса.
(4) Непряме виявлення: натисніть і утримуйте клавішу B і піднесіть кінчик пера до лінії живлення. Якщо лінія живлення заряджена, на дисплеї цифрового дисплея з’явиться символ високої напруги.
(5) Виявлення точки розриву: утримуйте клавішу B і пересувайтеся вздовж дроту, місце, де немає дисплея у вікні дисплея, є точкою розриву.
Альтернативний спосіб використання мірної ручки
(1) Його можна використовувати для перевірки фази низької напруги, щоб визначити, чи є будь-які дроти в лінії в фазі чи поза фазою. Конкретний метод такий: станьте на об’єкт, ізольований від землі, тримайте в кожній руці тестовий щуп, а потім перевірте два дроти, які потрібно перевірити. Якщо два випробувальні дроти яскраво світяться, це означає, що два дроти є різними. Навпаки, це та сама фаза, яка оцінюється за принципом, що різниця напруг між двома полюсами неонової лампочки в тестовій ручці пропорційна її інтенсивності світла.
(2) Його можна використовувати для розрізнення змінного та постійного струму. Якщо під час перевірки пробною ручкою обидва полюси неонової лампочки пробної ручки світяться, то це змінний струм; якщо світиться тільки один з двох полюсів, це постійний струм.
(3) Він може судити про позитивні та негативні полюси постійного струму. Для тестування під’єднайте пробну ручку до ланцюга постійного струму, полюс, який світиться на неоновій лампочці, є негативним полюсом, а полюс, який не світиться, є позитивним.
(4) Його можна використовувати для визначення того, чи заземлений постійний струм. У системі постійного струму з ізольованою землею ви можете стояти на землі та торкатися позитивного чи негативного полюса системи постійного струму тестовою ручкою. Якщо неонова лампочка тестової ручки не загоряється, явища заземлення немає. Якщо неонова лампочка світиться, це означає, що є явище заземлення, а якщо вона світиться, як на кінчику ручки, це означає, що позитивний електрод заземлений. Якщо світло горить на кінці пальця, це мінусова земля. Однак слід зазначити, що в системі постійного струму з реле моніторингу заземлення цей метод не можна використовувати для визначення того, чи заземлена система постійного струму.
