Будова та принцип дії амперметра
Структура магнітоелектричних затискачів амперметра
Магнітоелектричний амперметр в основному складається зі спеціального трансформатора струму, амперметра випрямної магнітоелектричної системи та внутрішніх ланцюгів. Поширені моделі: T301 і T302. Амперметр типу T301 може вимірювати лише змінний струм, тоді як тип T302 може вимірювати як змінний струм, так і змінну напругу. Існують також кишенькові амперметри змінного і постійного струму подвійного призначення, такі як: MG20, MG26, MG36 та інші моделі. Зовнішній вигляд вимірювальних кліщів T301 показано на малюнку 7-6. Його точність становить 2,5, а діапазон струму: 10 А, 50 А, 250 А, 1000 А.

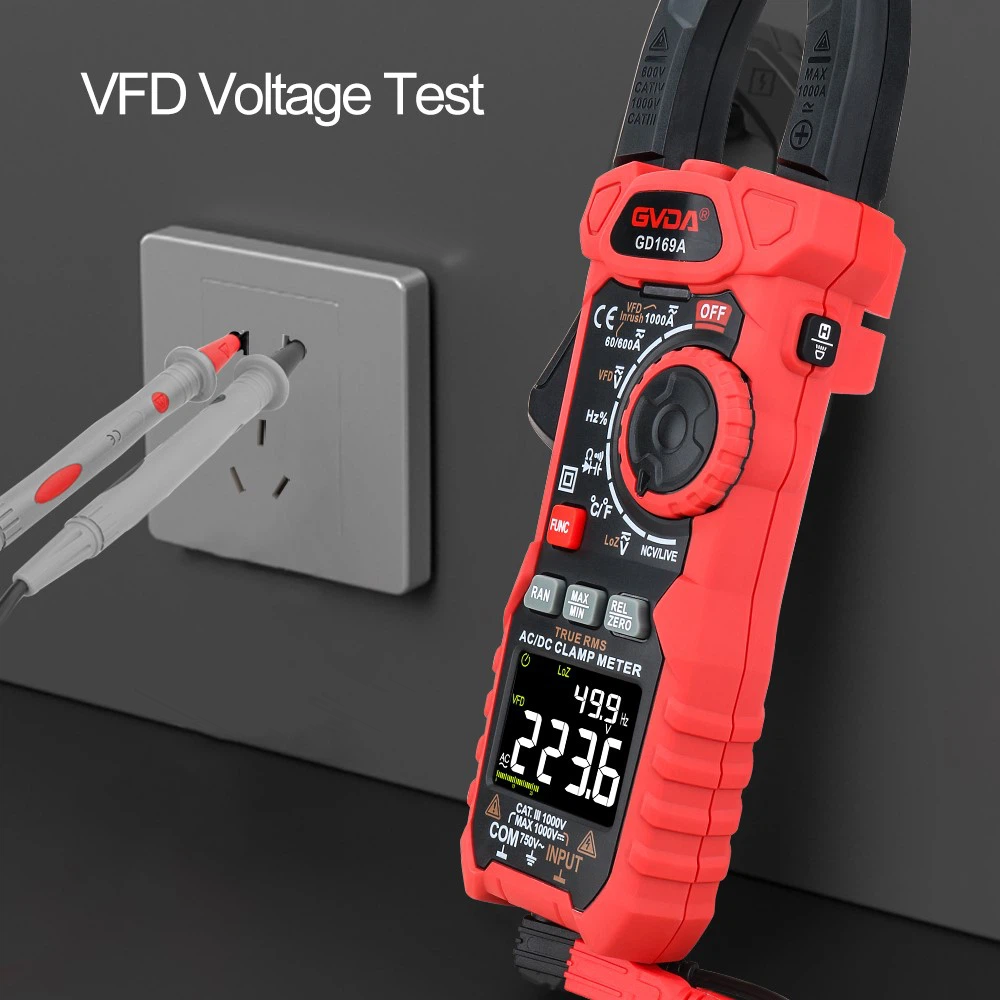

Структура цифрових кліщових амперметрів
Найбільша різниця у зовнішньому вигляді між цифровими кліщами амперметра та амперметром зі стрілочними кліщами полягає в тому, що частина дисплея цифрового амперметра з кліщами використовує рідкокристалічний дисплей.
Принцип дії затискачів амперметра
Залізний сердечник трансформатора виконаний у вигляді рухомого отвору, який має форму затискача, і рухома частина з'єднана з перемикачем залізного сердечника 6 . Коли перемикач із залізним сердечником міцно схоплено, залізний сердечник трансформатора струму відкривається (як показано пунктирною лінією з подвійною точкою на малюнку 7-8), і вимірюваний провід 4 можна помістити в губки, і струмоведучий провід стає первинним проводом трансформатора струму. намотування. При змиканні губок через залізний сердечник трансформатора струму проходить змінний магнітний потік, а у вторинній обмотці 5 трансформатора виникає індукційний струм. ) Амперметр приєднаний до обох кінців вторинної обмотки, і струм, який вказує його стрілка, пропорційний робочому струму, затиснутому в струмопровідному дроті, а виміряне значення струму можна зчитати безпосередньо з циферблата.
Варто зазначити, що: оскільки принцип полягає у використанні принципу трансформатора, те, чи щільно закритий залізний сердечник і чи є велика кількість залишкового магнетизму, має великий вплив на результати вимірювань. При вимірюванні малого струму похибка вимірювання збільшиться. У цей час вимірюваний дріт можна кілька разів намотати на залізний сердечник, щоб змінити коефіцієнт струму трансформатора для збільшення діапазону струму. У цей момент виміряний струм Ix має бути:
Ix=Ia/N
Іа — показання амперметра; N - кількість витків обмотки.
Питання, на які потрібно звернути увагу при використанні затискачів амперметра
(1) Оскільки затискачі амперметра знаходяться в контакті з лінією, що перевіряється, перед вимірюванням необхідно перевірити, чи хороша ізоляція лічильника. Тобто шкаралупа не пошкоджена, а ручка повинна бути чистою і сухою.
(2) Вимірюючи, ви повинні одягати ізоляційні рукавички або чисті дротяні рукавички.
(3) Під час вимірювання слід звернути увагу на дотримання безпечної відстані між кожною частиною тіла та зарядженим тілом (безпечна відстань для систем низької напруги становить 0.1-0,3 м). .
(4) Використовуйте кліщі амперметра для вимірювання струму в оголеному провіднику, і заходи щодо ізоляції повинні бути виконані заздалегідь перед вимірюванням.
(5) Категорично забороняється перемикати положення затискачів амперметра під час вимірювання; при необхідності перемикання передач вимірюваний дріт слід витягти з губок перед зміною положення передачі.
(6) Вибирайте затискачі амперметра строго відповідно до рівня напруги: затискачі амперметра низького рівня напруги можуть вимірювати лише струм у системі низької напруги та не можуть вимірювати струм у системі високої напруги.
(7) Під час вимірювання в невеликому просторі (наприклад, у розподільній коробці тощо) необхідно запобігати коротким замиканням між фазами, спричиненим відкриттям затискачів.
(8) Для кожного вимірювання можна затискати лише один фазний провід.
(9) Напруга ланцюга, що перевіряється, має бути нижчою за номінальну напругу затискачів амперметра, інакше можна легко спричинити нещасні випадки або ураження електричним струмом.
(10) Після кожного вимірювання перемикач для налаштування діапазону струму слід розташувати у найвищому положенні, щоб уникнути пошкодження приладу через вимірювання без вибору діапазону наступного разу.
