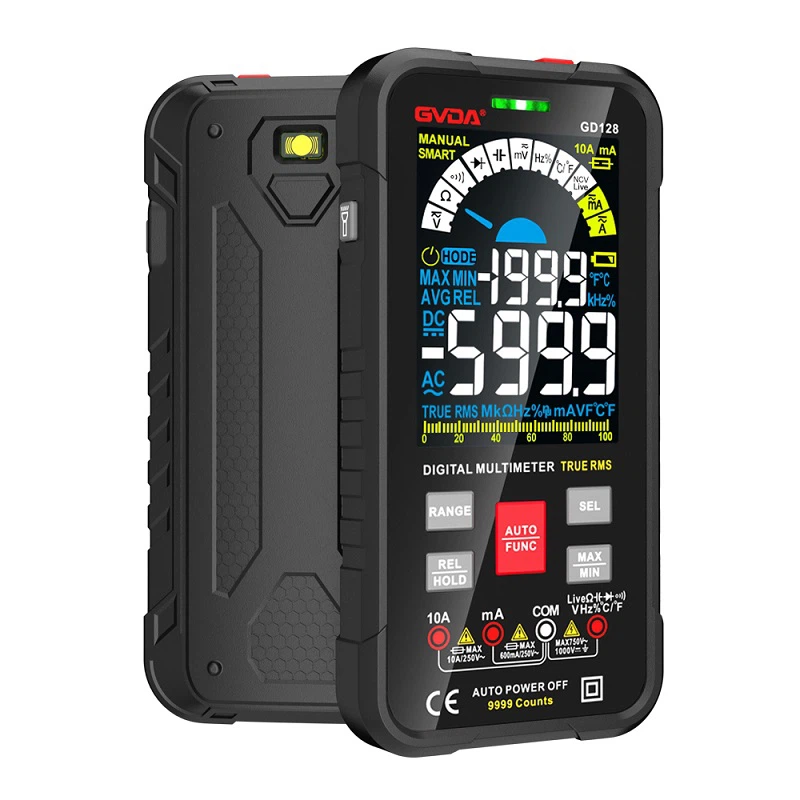

Знайомство з вимірюванням струму цифровим мультиметром
Як виміряти струм цифровим мультиметром
1. Виберіть діапазон вимірювання:
Діапазон постійного струму на мультиметрі позначений «мА» і зазвичай включає три діапазони: 1 мА, 10 мА та 100 мА. Виберіть діапазон на основі очікуваного струму в колі. Якщо величина струму невідома, почніть із найвищого діапазону (наприклад, 100 мА), щоб запобігти пошкодженню мультиметра.
2. Процедура вимірювання:
Мультиметр повинен бути включений послідовно в схему. Від'єднайте ланцюг у відповідній точці і підключіть щупи мультиметра через розрив:
Червоний зонд (+) підключається до клеми, підключеної до позитивного джерела живлення.
Чорний зонд (-) підключається до клеми, підключеної до негативного джерела живлення.
Покрокові--інструкції:
(1) Зберіть схему, щоб переконатися, що світлодіод (-діод), що випромінює світло, працює належним чином.
(2) Підготуйте мультиметр, встановивши селекторний перемикач у положення100 мАдіапазон у категорії "мА".
(3) Від’єднайте провід між середнім висновком потенціометра та катодом світлодіода (мінусовий контакт), щоб створити «точку розриву». Світлодіод згасне.
(4) Вставте мультиметр у точку розриву:
Підключіть червоний щуп до катода світлодіода.
Підключіть чорний щуп до дроту середньої клеми потенціометра.
Світлодіод повинен знову засвітитися. Значення, що вказується на мультиметрі, є струмом, що протікає через світлодіод.
(5) Зчитайте та запишіть поточне значення в міліамперах (мА).
запис: Струм через світлодіод становитьXX міліампер.
(6) Відрегулюйте циферблат потенціометра та спостерігайте за показаннями мультиметра та яскравістю світлодіода:
запис: максимальний струм через світлодіод становитьXX мА, а мінімальний струм становитьXX мА.
Це демонструє роль резисторів у регулюванні струму.
(7) Після вимірювання вимкніть ланцюг і безпечно зберігайте мультиметр.
Примітки:
Переконайтеся, що для мультиметра встановлено правильний діапазон струму, щоб уникнути неточних показань або пошкоджень.
Завжди вимикайте живлення перед зміною схеми.
Для вимірювання змінного струму використовуйте відповідний діапазон змінного струму (якщо доступний).
