Як за допомогою мультиметра виміряти опір заземлення
У багатьох випадках для надійного заземлення обладнання необхідно закопати заземлений корпус і вивести рівень землі. Щоб переконатися, що опір заземлення відповідає вимогам, для вимірювання зазвичай потрібен спеціальний тестер опору заземлення.
Однак у реальній роботі спеціальний тестер опору заземлення є дорогим і його важко знайти. Чи можна використовувати мультиметр для вимірювання опору заземлення? Автор використовував мультиметр для проведення експериментів щодо опору грунту в грунтах різних типів і порівнював дані, виміряні мультиметром, з даними, виміряними спеціальним тестером опору грунту. Ці двоє були дуже близькі. Конкретні методи вимірювання такі:
Знайдіть дві круглі сталеві труби довжиною 8 мм і 1 м, загостріть один кінець як допоміжний випробувальний стрижень і вставте їх у землю на відстані 5 м від обох сторін заземлюючого тіла A, яке потрібно перевірити. Глибина має бути більше 0.6 м, і тримайте три на прямій лінії.
Тут A — заземлюючий корпус, який необхідно перевірити, B і C — допоміжні випробувальні стрижні

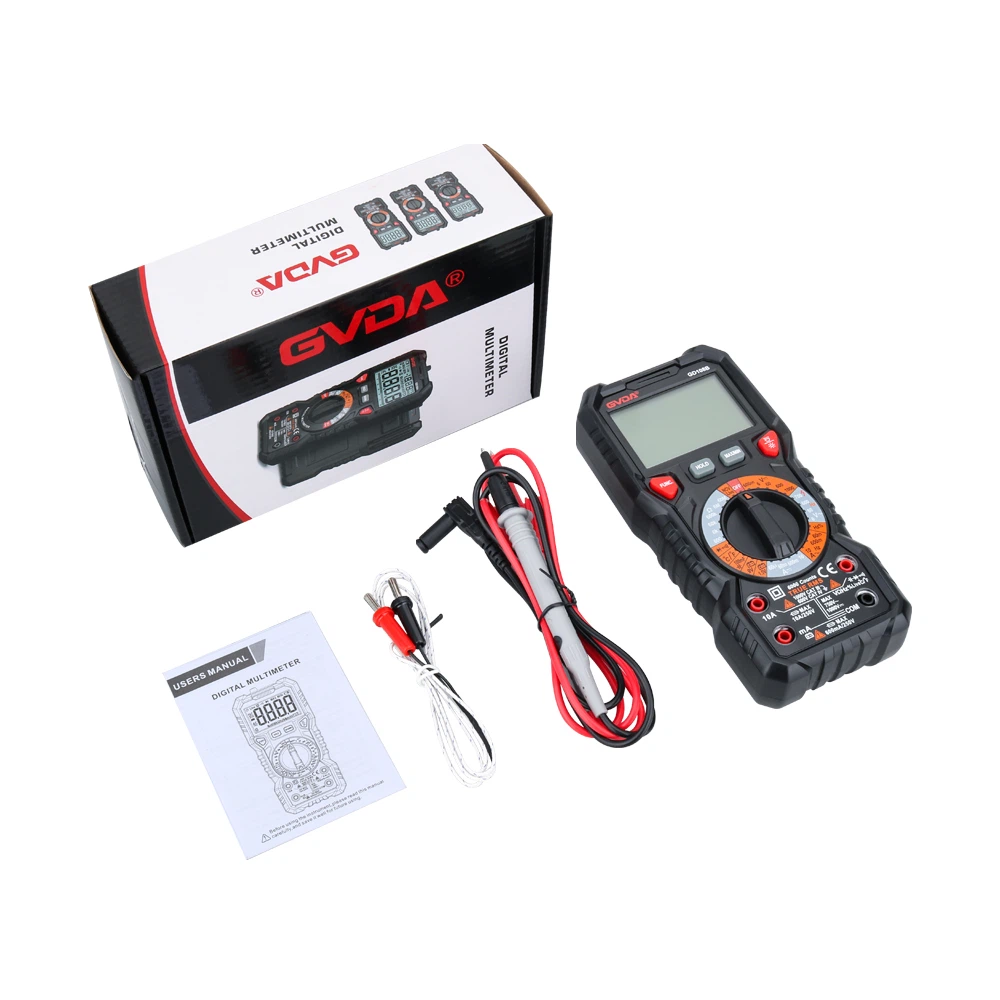

Потім за допомогою мультиметра (передача R*1) виміряйте значення опору між A і B; запишіть їх як RAB, RAC і RBC між A і C, а потім обчисліть значення опору заземлення заземлюючого тіла A.
Оскільки опір заземлення відноситься до контактного опору між тілом заземлення та ґрунтом. Нехай опори заземлення A, B і C будуть відповідно RA, RB і RC. Припустимо, опір ґрунту між А і В дорівнює RX. Оскільки відстань між AC і AB однакова, опір ґрунту між A і C також може бути RX; і оскільки BC=2AB, опір ґрунту між B і C становить приблизно 2RX, тоді:
RAB=RA+RB+RX. . . . . .
①RAC=RA+RC+RX. . . . . .
②RBC=RB+RC+2RX. . . . . .
③Замініть ①+②?③, щоб отримати: RA=(RAB+RAC?RBC)/2. . . . . . ④
Рівняння ④ є формулою для розрахунку опору землі.
Фактичний приклад вимірювання: Дані вимірювань певного заземлюючого тіла сьогодні такі: RAB=8.4∩, RAC=9.3∩, RBC=10.5∩. але:
RA=（8.4+9}.3?10.5）/{2=3}.6（∩）
Таким чином, значення опору заземлення виміряного заземленого тіла A становить 3,6 ∩.
Варто зазначити, що перед вимірюванням три заземлюючі елементи A, B і C потрібно відполірувати та надати блиску наждачним папером, щоб мінімізувати контактний опір між тестовими проводами та заземлюючим корпусом і зменшити помилки.
