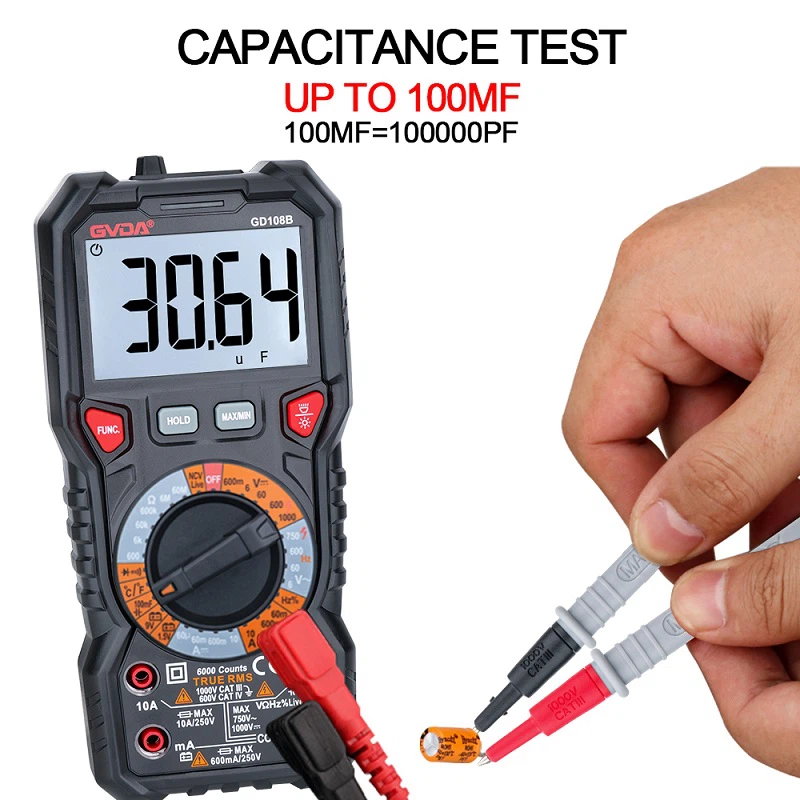

Цифровий мультиметр: діодне визначення прямої напруги
У цьому механізмі червоний щуп підключено до позитивного джерела живлення всередині мультиметра, а чорний щуп підключено до негативного джерела живлення всередині мультиметра. З’єднання між двома зондами та діодом показано на малюнку 1. Якщо вимірювати відповідно до з’єднання на малюнку 1 (a), перевірений діод проводить у прямому напрямку, а мультиметр відображає напругу прямої провідності діода в мВ. Як правило, хороший кремнієвий діод повинен мати напругу прямої провідності від 500 мВ до 800 мВ, а хороший германієвий діод повинен мати напругу прямої провідності від 200 мВ до 300 мВ. Якщо відображається «000», це означає, що діод замикається через поломку. Якщо відображається «1», це означає, що діод не спрямований вперед. Якщо вимірювати згідно з підключенням на малюнку 1 (b), воно має відображати «1», що вказує на те, що діод зворотно відсічений. Якщо він відображає «000» або інші значення, це означає, що діод має зворотний пробій. Цей файл також можна використовувати для визначення якості транзистора та ідентифікації контактів. Під час вимірювання спочатку підключіть один щуп до спеціального контакту, а потім послідовно підключіть інший щуп до двох інших контактів. Якщо обидва зонди проводять або не проводять двічі, поміняйте два зонди та виміряйте знову. Якщо обидва зонди не проводять або проводять двічі, можна визначити, що транзистор справний, і можна визначити, що призначений контакт є базою транзистора. Якщо червоний щуп з’єднаний з базою, а чорний щуп з’єднаний з двома іншими полюсами, обидва є провідними, це означає, що транзистор типу NPN. В іншому випадку це тип PNP. Нарешті, порівняли величину прямої напруги провідності між двома PN-переходами. З’єднання з більшим показанням було з’єднанням be, а з’єднання з меншим значенням було з’єднанням bc. З цього було ідентифіковано як колектор, так і емітер.
