Різниця між тестуванням за допомогою мультиметра та використанням осцилографа
Мультиметри та осцилографи надто знайомі інженерам-електронникам. Можна сказати, що це незамінний інструмент для досліджень і розробок, налагодження та обслуговування. Звичайно, функції мультиметра і осцилографа абсолютно різні.

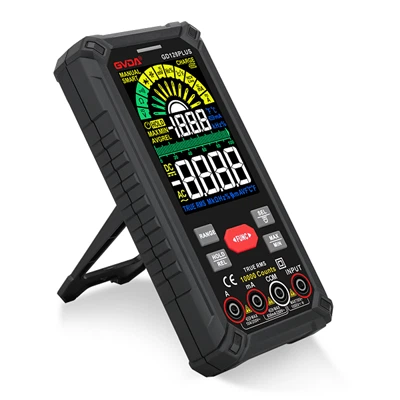

Існує два типи мультиметрів: стрілочний і цифровий; стрілочний тип в основному був усунений, і тепер в основному використовуються цифрові мультиметри.
Мультиметри можна використовувати для вимірювання опору, змінної та постійної напруги, змінного та постійного струмів, діодів, ємності, частоти тощо. Мультиметри прості та зручні у використанні. Просто поверніть шестерню до функціональної шестерні, яку потрібно виміряти, і ви можете вимірювати.
При використанні мультиметра для вимірювання струму необхідно звернути особливу увагу. Для вимірювання струму мультиметр потрібно підключити послідовно до ланцюга, а червоний випробувальний щуп вставити в гніздо, яке підходить для діапазону. Якщо струм перевищить діапазон, запобіжник мультиметра перегорить.
Осцилограф
Є різниця між осцилографом і мультиметром. Мультиметр може відображати лише виміряне значення. Осцилограф може швидко й безперервно вимірювати сигнал і будувати його у вигляді кривої, яка відображається на екрані.
Осцилографи використовуються в широкому діапазоні застосувань. Він може перетворювати невидимі неозброєним оком сигнали в зображення. Ми можемо аналізувати зміни в різних сигналах і даних на основі виміряних форм сигналу.
Осцилограф має багато функцій і меню, і для його використання потрібні певні базові знання.
Мультиметри поділяються на 2 види: аналогові та цифрові.
Покажчик аналогового вимірювача гнучко коливається, що полегшує судження про зміни в схемі.
Мультиметр інтелектуально вимірює сигнали постійного струму та низькочастотні сигнали чистого змінного струму більш точно. Більшість сигналів змінного струму та цифрових сигналів можна виявити лише за допомогою осцилографа. Оскільки осцилограф може відображати різні виявлені форми сигналу в електронній схемі на трубці осцилографа, це дозволяє людям точно судити, чи схема працює нормально під час обслуговування обладнання та налагодження схеми.
Електричні сигнали в ланцюгах, особливо слабкострумових електронних схемах, можуть бути складними, випадковими та перехідними. У цьому випадку за допомогою осцилографа можна проаналізувати характеристики сигналу та оцінити його електричні параметри. Мультиметри можуть вимірювати лише типові електричні параметри сталих електричних сигналів і незручні для вимірювання та аналізу складних параметрів електричних сигналів. Мультиметр підходить для вимірювання традиційних ліній сильного струму, а також може вимірювати певні параметри в лініях слабкого струму. Осцилографи широко використовуються в електронних схемах і менш придатні для ланцюгів сильного струму.
Зрозуміло, що різні функції мультиметра відомі кожному. Однак під час вимірювання сигналу мультиметр може виміряти лише приблизну напругу, щоб спочатку визначити та припустити, чи є несправність у точці вимірювання. Це неможливо точно оцінити, але осцилограф може інтуїтивно побачити це. Незалежно від того, деформована форма хвилі в точці вимірювання або втрачено сигнал, можна точно визначити наявність несправності чи спотворення. Наприклад, форму хвилі сканування лінійного поля лампового телевізора, незалежно від того, спотворена чи втрачена форма телевізійного сигналу в кожній схемі підсилення сигналу, можна візуально побачити, чи є якісь проблеми
