Чому анемометр не може замінити витяжку об’єму повітря?
Судячи з результатів тестування анемометра та витяжки повітряного потоку, результати відрізняються аж у 8 разів.
Однак однією палицею цю проблему не вирішити. Не всі фабрики повинні використовувати витяжку для об’єму повітря для тестування. Якщо вимоги невисокі, достатньо використовувати анемометр.
Однак для вимірювання об’єму повітря краще використовувати витяжку на новозбудованих фабриках або старих фабриках з чіткими вимогами до кількості повітрообмінів.
Конкретні причини, чому анемометр не може замінити витратомір повітря:
Анемометр відображає середню швидкість вітру через вибір контрольних точок;
Різні форми дифузорів ускладнюють вимірювання середньої швидкості вітру;
Витяжка об’єму повітря визначає середню швидкість вітру, закриваючи вихід повітря.

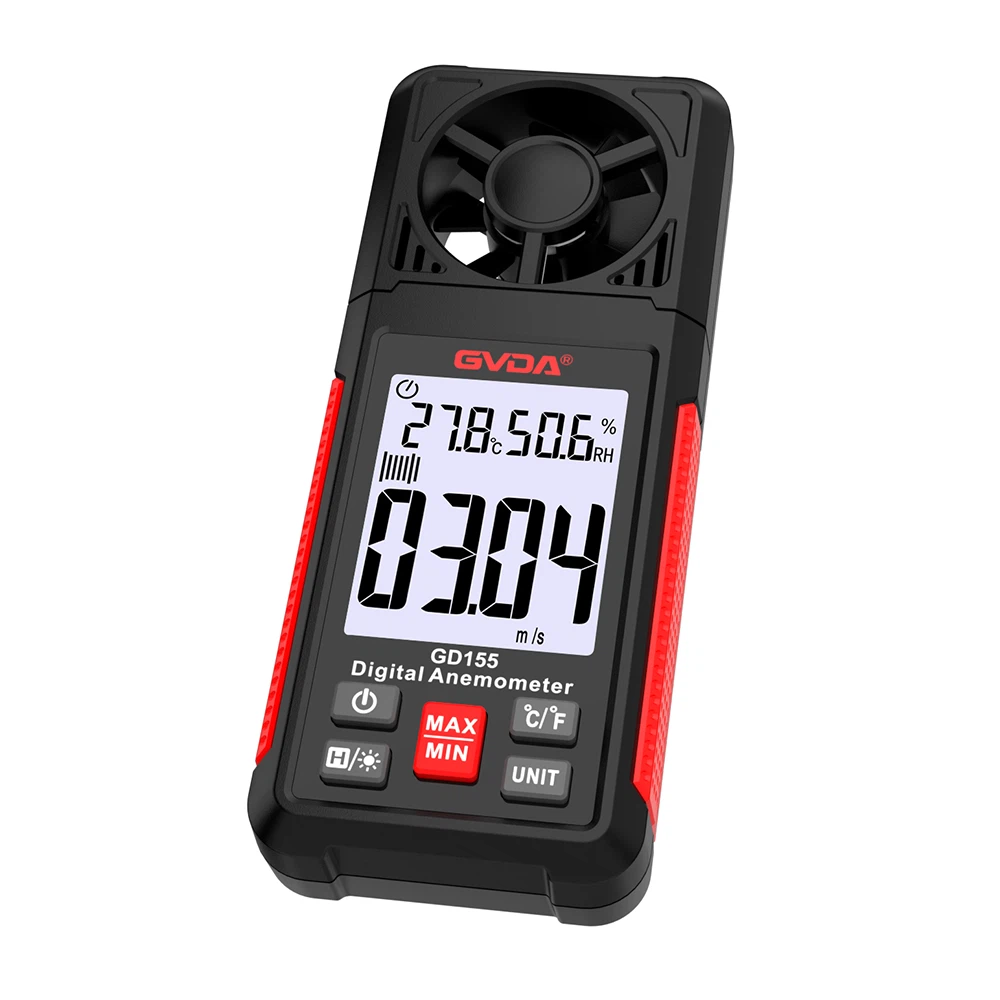

Анемометр
Анемометр — прилад для вимірювання швидкості повітря.
Його існує багато типів, і найбільш часто використовуваним на метеорологічних станціях є анемометр з вітряною чашкою, який складається з трьох параболічних конічних порожніх чашок, закріплених на кронштейні під кутом 120 градусів одна до одної, щоб утворити чутливу частину, і увігнуті поверхні порожніх чашок усі в одному напрямку.
Вся індукційна частина встановлена на вертикальному обертовому валу, і під дією сили вітру вітряна чаша обертається навколо валу зі швидкістю, пропорційною швидкості вітру.
Використання вимірювача швидкості вітру:
Діапазон вимірювання швидкості потоку від 0 до 100 м/с можна розділити на три частини:
Низька швидкість: 0 до 5 м/с;
Середня швидкість: від 5 до 40 м/с;
Висока швидкість: від 40 до 100 м/с.
Термощуп анемометра використовується для більш точного вимірювання від 0 до 5 м/с; колесо щупа анемометра ідеально підходить для вимірювання швидкості потоку від 5 до 40 м/с; хороший результат.
Додатковим критерієм правильності вибору датчика витрати анемометра є температура. Зазвичай температура термодатчика анемометра становить близько ±7 градусів, зонд ротора спеціального анемометра може досягати 35 градусів, а трубка Піто використовується для плюс 35 градусів. вище.
Анемометр зазвичай вимірює в одній точці, і точність даних тестування невисока.
Коли фурма створює вихровий/струминний потік, швидкість вітру не дуже точна, і одній фурмі потрібно виміряти кілька точок або навіть десяток точок, щоб отримати середню швидкість вітру.
Якщо є кілька високоефективних виходів повітря, це буде дуже клопітно. Знадобиться багато часу, щоб перевірити і розрахувати відповідно до площі виходів повітря. Не вистачає точності. Тому витяжка Air Volume є найбільш підходящим вибором для суворо чистих місць.
Витратомір/витяжка
Витяжка для об’єму повітря в основному складається з трьох частин: витяжка для об’єму повітря, основа та КПК.
Кришка обсягу повітря в основному використовується для збору об’єму повітря та збору вітру до гомогенізатора швидкості вітру на основі.
Датчик тиску вітру встановлений на рівномірність швидкості вітру, і датчик може відображати зміну швидкості вітру. Обсяг повітря (м³/год).
Дисплей витяжки об’єму повітря використовує КПК, а РК-дисплей з великим екраном інтуїтивно зрозумілий, і дані про швидкість вітру, температуру та об’єм повітря можна отримати безпосередньо, а інтервал часу запису можна встановити для безперервного запису параметрів, тому щоб проаналізувати дані.
Виміряні та записані дані записуються на карту пам’яті та не будуть втрачені. Дані можуть бути передані на ПК через послідовний порт комп'ютера для подальшого застосування.
