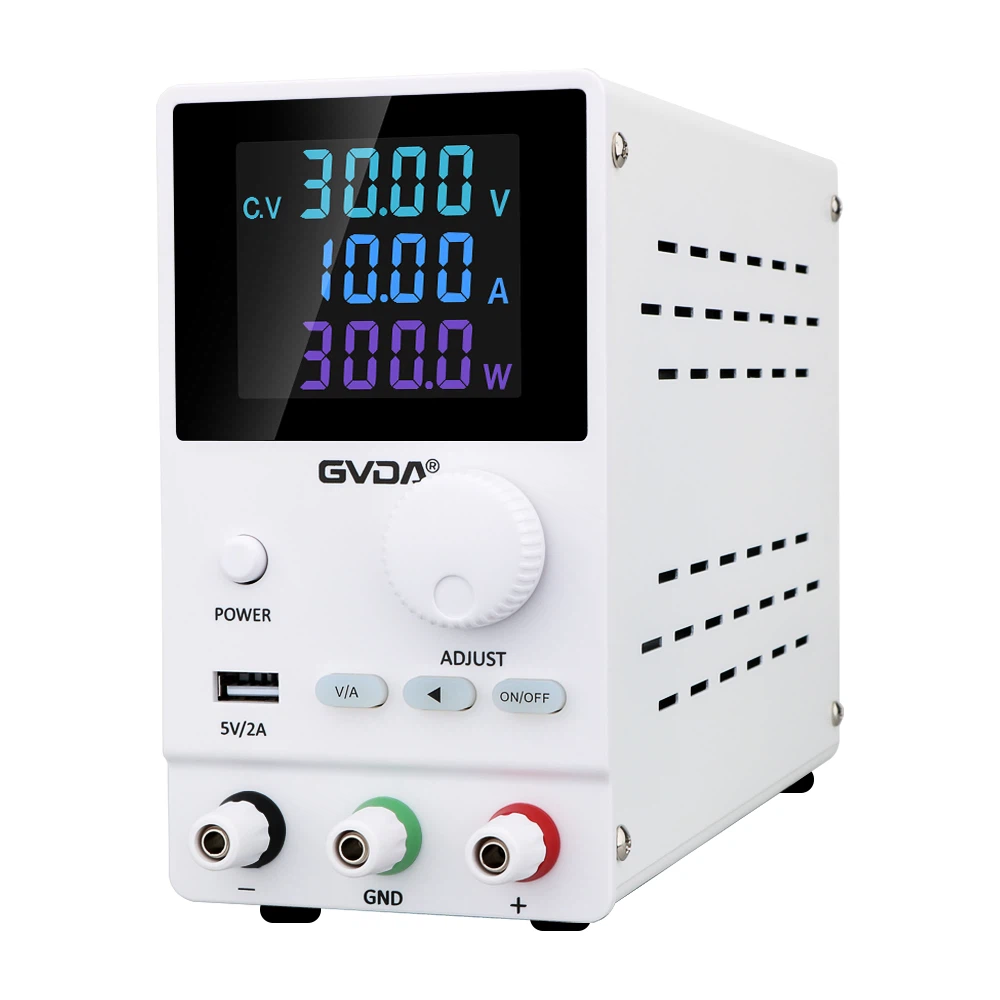

Які фактори необхідно враховувати при виборі регульованого джерела живлення
Для інженерів вибір імпульсного джерела живлення – це процес, який потрібно завершувати кожного разу, коли вони планують блок живлення. На перший погляд це питання з єдиним вибором, але перед остаточним вибором інженерам потрібно врахувати багато факторів. Звичайно, ми думали про це в перший момент. Це буде питання вартості. У сьогоднішній статті я хочу пояснити, що в процесі вибору імпульсного джерела живлення, крім вартості, нам потрібно звернути увагу на деякі внутрішні фактори, щоб вибрати найбільш підходящий модуль живлення.
Що стосується вибору імпульсних модулів живлення, то потрібно звернути увагу і враховувати багато правил. Наприклад, номінальне значення страхового дроту становить 1 А, що відноситься до цілі при 25 градусах, але якщо обладнання працює при 50 градусах, номінальне значення страхового дроту може бути нижчим за 1 А, і проектний запас при цій температурі повинен вибрати Більше. Таким же чином, 1 мГн індуктивності не завжди дорівнює 1 мГн, це 1 кГц, якщо ви використовуєте його на 1 МГц, значення індуктивності 1 мГн, яке надсилає процесор, не дорівнює 1 мГн, тому що при 1 МГ спочатку розподілена ємність котушки індуктивності. відіграє велику роль, що компенсує частину індуктивності. Внесені втрати фільтра IL=25дБ становлять МГц Rs/RL=50 Ом (імпеданс джерела та імпеданс навантаження), але на практиці важко досягти опору, щоб відповідати цій вимозі в нашому застосування фільтра, тому 25 дБ Внесені втрати будуть значно зменшені. Намистини, конденсатори, діоди, резистори... всі мають однакові правила. Поговоримо про правила вибору модуля імпульсного блоку живлення, крім вартості. Існує багато топологій силових модулів, таких як зворотний, прямий, двотактний, напівмостовий і повний міст, кожна з яких перевершує певні характерні показники через різні принципи.
Тут ми пояснюємо правила використання кількох типових топологічних структур. Перший – зворотний блок живлення. За один цикл перемикання не відбувається розрядки протягом періоду зарядки. Через цю характеристику важко досягти відмінного управління часом і характеристик пульсації. Хоча цього можна досягти завдяки накопиченню великої енергії. Конденсатори трохи допомагають вирішити цю проблему, але основний недолік, зрештою, є недоліком, і брак інтелекту можна компенсувати наполегливою працею, але якщо це компенсувати та виникнути критичні проблеми, це буде не в змозі подолати певну перешкоду. Індуктивність витоку також велика та інші проблеми, але її перевагами є проста схема, низька вартість, малий розмір, відсутність необхідності додавати магнітну обмотку скидання та схема вхідної напруги відносно широка. Саме завдяки цьому на нього припадає понад 70 відсотків усього ринку енергопостачання.
Давайте поговоримо про топологічну структуру інших важливих імпульсних джерел живлення на ринку джерел живлення. Перехідні характеристики керування вихідною напругою прямого джерела живлення кращі, а навантажувальна здатність сильніша, але його недоліки також очевидні. Використовується великий індуктор фільтра для накопичення енергії та діод вільного ходу, великий обсяг і висока зворотна електрорушійна напруга первинної котушки трансформатора. Вимоги до комутаційної трубки високі (легка поломка і пошкодження). Швидкість перехідного процесу двотактного джерела живлення дуже висока, а характеристики вихідної напруги чудові. Серед усіх топологічних структур це імпульсне джерело живлення з найвищим коефіцієнтом використання, відсутністю витоку магнітного потоку та простою схемою керування. Але його недоліком є те, що два комутаційних пристрої потребують високого значення витримуваної напруги; є два набори первинних котушок, і двотактний імпульсний блок живлення з низькою вихідною потужністю є недоліком. Якщо два прямі перетворювачі не є повністю симетричними або збалансованими, накопичений магнетизм зміщення після кількох циклів заповнить магнітопровод, що призведе до надмірного струму збудження високочастотного трансформатора та навіть до пошкодження перемикаючої трубки. Вихідна потужність мостового імпульсного джерела живлення дуже велика, робоча потужність дуже висока, значення витримуваної напруги комутаційної трубки відносно низьке, а первинна котушка трансформатора потребує лише однієї обмотки. Недолік полягає в тому, що потужність низька, буде напівпровідна область, і втрати великі.
Вищевказані проблеми викликані властивими перевагами та недоліками його топологічної структури. Хоча ми можемо розглядати модуль живлення як чорний ящик, на це також слід звернути увагу при виборі блоку живлення. Через рішення, які можуть реалізувати ту саму функцію, одне можна реалізувати легко, а інше можна реалізувати з великими зусиллями.
