Які бувають типи джерел живлення зі стабілізованою напругою змінного струму?
Що стосується моделей і типів регульованих джерел живлення, їх можна загалом розділити на чотири категорії. DC, AC, інверторні та імпульсні регульовані джерела живлення. Для цих чотирьох категорій існують різні типи регульованих джерел живлення. Хоча їхні методи роботи та принципи дещо однакові, але вони також мають багато відмінностей. Наступні три розділи для цих чотирьох різних типів і типів регульованого джерела живлення для детального ознайомлення.
Перша категорія - це регульоване джерело живлення змінного струму, змінний струм поділяється на однофазне та трифазне регульоване джерело живлення, також можна розділити на контактне та безконтактне регульоване джерело живлення. У практичному застосуванні це можна підсумувати як наступні класифікації часто використовуваних регульованих джерел живлення змінного струму:
① феромагнітний резонансний регулятор напруги змінного струму. Складається з насиченого дроселя та відповідного конденсатора з постійною вольт-амперною характеристикою.
② регулятор напруги змінного струму типу магнітного підсилювача. Магнітний підсилювач і автотрансформатор послідовно, використання електронних схем для зміни опору магнітного підсилювача для стабілізації вихідної напруги.
③Розсувний регулятор напруги змінного струму. Стабілізують вихідну напругу, змінюючи положення ковзного контакту трансформатора.
Індукційний стабілізатор змінної напруги. Змінюючи різницю фаз між вторинною та первинною напругами трансформатора, вихідна змінна напруга стабілізується.
⑤ Тиристорний регулятор змінної напруги. Як елемент регулювання потужності використовується тиристор. Висока стабільність, швидкий відгук і відсутність шуму. Однак це створює перешкоди комунікаційному та електронному обладнанню. Після 1980-х років з’явилося три нових типи регуляторів напруги змінного струму: стабілізатор напруги змінного струму з компенсацією. Регулятор напруги змінного струму з ЧПУ та кроковим типом. Регулятор змінної напруги типу очищення. Має хороший ізоляційний ефект, може усунути стрибкові перешкоди від електромережі.
Друга основна категорія - це регулятор напруги постійного струму:
Також відомий як регулятор напруги постійного струму. Більшість його напруги живлення - це напруга змінного струму, коли змінюється напруга живлення змінного струму або опір вихідного навантаження, пряма вихідна напруга регулятора може залишатися стабільною. Параметрами регулятора є стабільність напруги, коефіцієнт пульсацій і швидкість відгуку.
Третя категорія - блок живлення інверторного регулятора напруги
Так зване інверторне регульоване джерело живлення також називається інверторним джерелом живлення, інверторне джерело живлення використовує 16-розрядне керування процесором Motorola, високочастотний дизайн ШІМ, оригінальний імпортований диск Mitsubishi 1GBT. ККД більше 85%. Швидкий відгук, при 100% розвантаженні/розвантаженні, час відгуку стабілізації напруги в межах 2 мс. Джерело живлення перетворення частоти може перевантажувати здатність, миттєвий струм може витримувати 300% номінального струму. Чиста форма хвилі, висока та стабільна частота, магнітна хвиля без перешкод (EMI, EMC). Джерело живлення з перетворенням частоти є не лише найкращим джерелом живлення для досліджень і розробок, лабораторії, вимірювальної кімнати, але й стандартним джерелом живлення для EM/EMC/випробувань на безпеку.

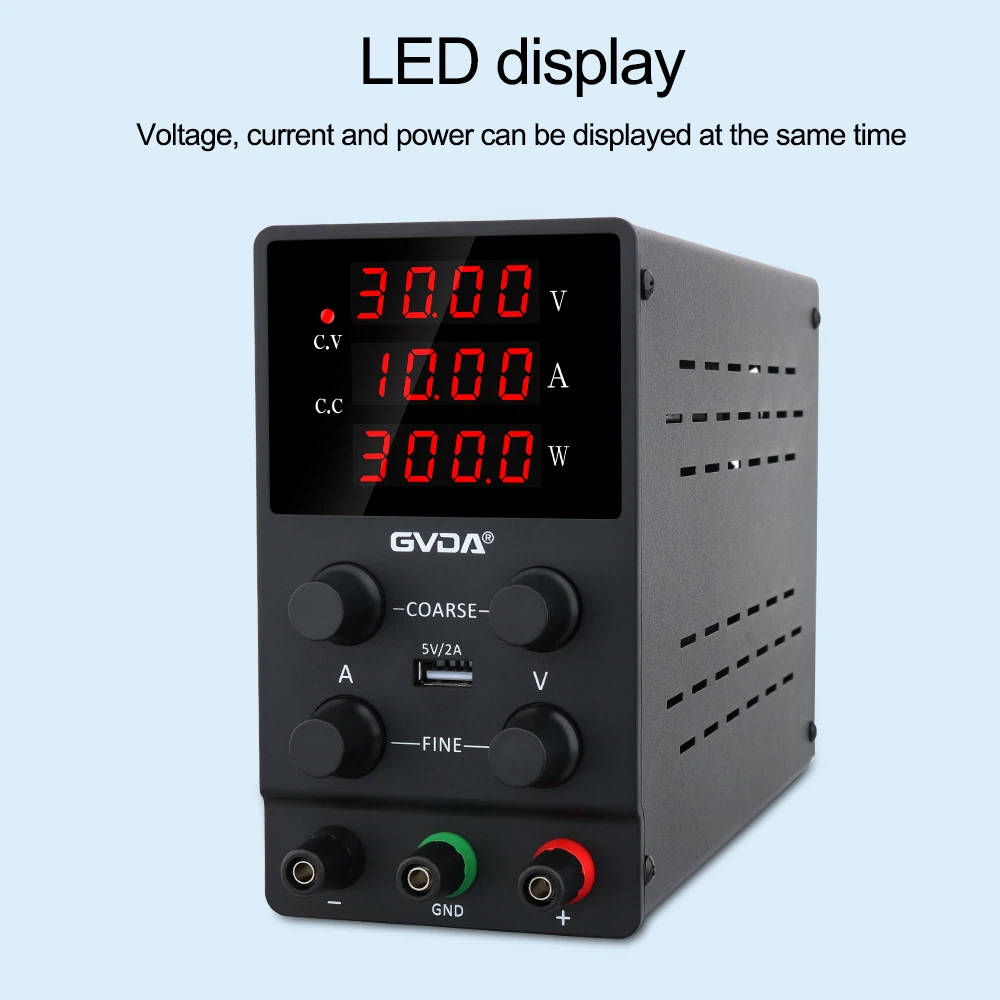

Четверта категорія - імпульсне регульоване джерело живлення
Принципова та еквівалентна блок-схема імпульсного регульованого джерела живлення, яке складається з двополупериодного випрямляча, комутаційної трубки V, сигналу збудження, діода Vp, що продовжує струм, індуктора для накопичення енергії та фільтруючого конденсатора C. Фактично, основною частиною імпульсного регульованого джерела живлення є трансформатор постійного струму.
Існує ще один вид блоку живлення з ЧПУ:
Регульоване джерело живлення з ЧПК: через зону спостереження на виході обладнання відбирається поточна напруга з номінальною напругою, щоб порівняти, перевірити, наприклад, порівняння негативне, а потім надіслати дані до центрального процесора (ЦП). ), центральний процесор, щоб зробити напругу плюс команду. У той же час область виявлення визначає, чи був напівпровідник увімкнено та вимкнено. Після підтвердження відсутності помилки центральний процесор видає команду напруги плюс, щоб контролювати роботу напівпровідника, щоб досягти стандарту номінальної напруги. Якщо значення позитивне, центральний процесор віддасть команду на зменшення напруги, і весь процес буде оцифровано лише за 0.048 секунд.
