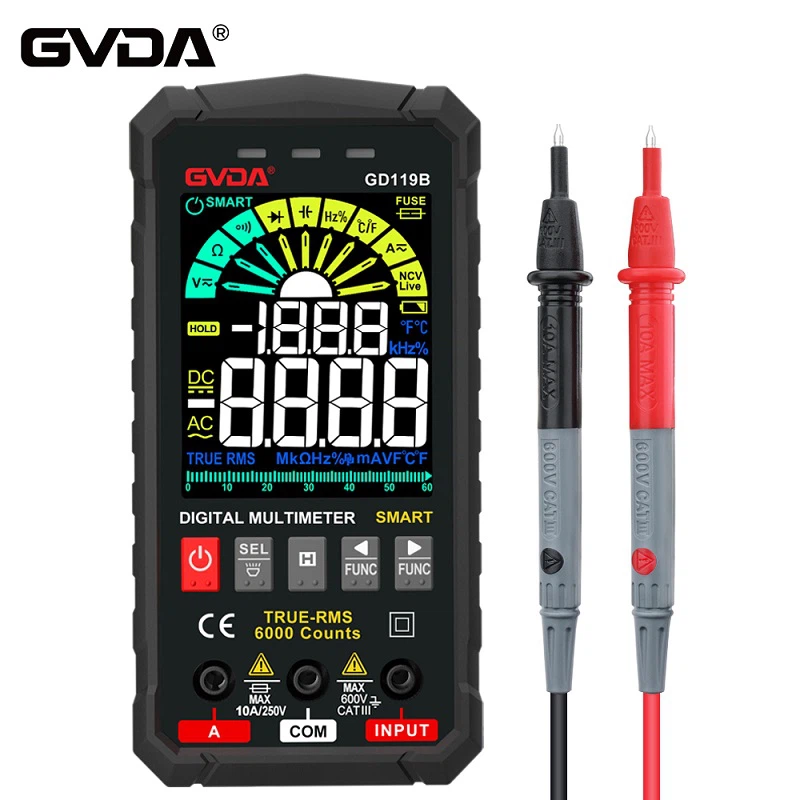

Навички усунення несправностей мультиметрів
1, діод
Напруга холостого ходу діапазону діода цифрового мультиметра становить приблизно 2,8 В, при цьому червоний щуп підключено до позитивної клеми, а чорний – до негативної. Сила струму під час вимірювання становить близько 1 мА, а відображене значення є приблизним падінням прямої напруги діода, виміряним у мВ або В. Падіння напруги прямої провідності кремнієвого діода становить приблизно 0.3~{{ 5}}.8В. Падіння напруги прямої провідності германієвого діода становить близько 0.1~0.3V. І пряме падіння напруги діодів з більшою потужністю менше. Якщо виміряне значення менше ніж 0.1V, це означає, що діод вийшов з ладу, і в цей час і прямий, і зворотний напрямки проводять. Якщо і прямий, і зворотний напрямки відкриті, це вказує на те, що вузол PN діода відкритий. Для світловипромінюючих діодів, якщо вимірювати в прямому напрямку, діод випромінює світло з падінням напруги приблизно 1,7 В.
2, Транзистор
Транзистор має два вузли PN, вузол емітера (be) і вузол колектора (bc), які можна виміряти за допомогою методу вимірювальних діодів. Під час фактичного вимірювання пряме та зворотне падіння напруги слід вимірювати між кожними двома контактами, загалом 6 разів. Серед них 4 рази показують розрив ланцюга, і лише 2 рази показують значення падіння напруги. В іншому випадку транзистор зламаний або спеціальний транзистор (наприклад, резистивний транзистор, транзистор Дарлінгтона тощо, який можна відрізнити від звичайного транзистора за моделлю). У двох вимірюваннях із числовими значеннями, якщо чорний або червоний зонд під’єднано до одного полюсу, тоді цей полюс є базою, менше значення вимірювання є вузлом колектора, а більше значення вимірювання є вузлом емітера. Оскільки базу визначено, відповідно можна визначити колектор і емітер. У той же час можна визначити, що якщо чорний щуп підключений до одного полюсу, транзистор є типом PNP, а якщо червоний щуп підключений до того ж полюсу, транзистор є типом NPN; Кремнієві трубки мають падіння напруги близько 0,6 В, тоді як германієві трубки мають падіння напруги близько 0,2 В.
3, контрольований кремній:
Анод, катод і керуючий електрод тиристора є розімкнутими ланцюгами, за якими можна визначити штифт анода та визначити, чи не зламався тиристор. Між тиристорним керуючим електродом і катодом також є вузол PN, але між керуючим електродом тиристора великої потужності та катодом є захисний резистор, і значення, що відображається під час вимірювання, є падінням напруги на резисторі.
4, Оптрон
Одна сторона оптрона є світловипромінюючим діодом, падіння напруги якого під час вимірювання становить приблизно 1 В. Інша сторона - це транзистор, деякі виводять лише c і e, а прямий і зворотний напрямки обриваються під час вимірювання. Якщо всі три контакти виведені, характеристики вимірювання такі ж, як і для транзистора вище (переважно транзистор NPN). Використовуючи мультиметр, щоб зробити діод провідним у прямому напрямку, використовуйте інший мультиметр, щоб виміряти падіння напруги між транзисторами c і e, яке становить приблизно 0.15 В; Від'єднайте мультиметр, підключений до діода, і вимкніть транзистор C до E, вказуючи, що оптрон функціонує належним чином
