Трансформаторні кліщі амперметра будова і принцип дії

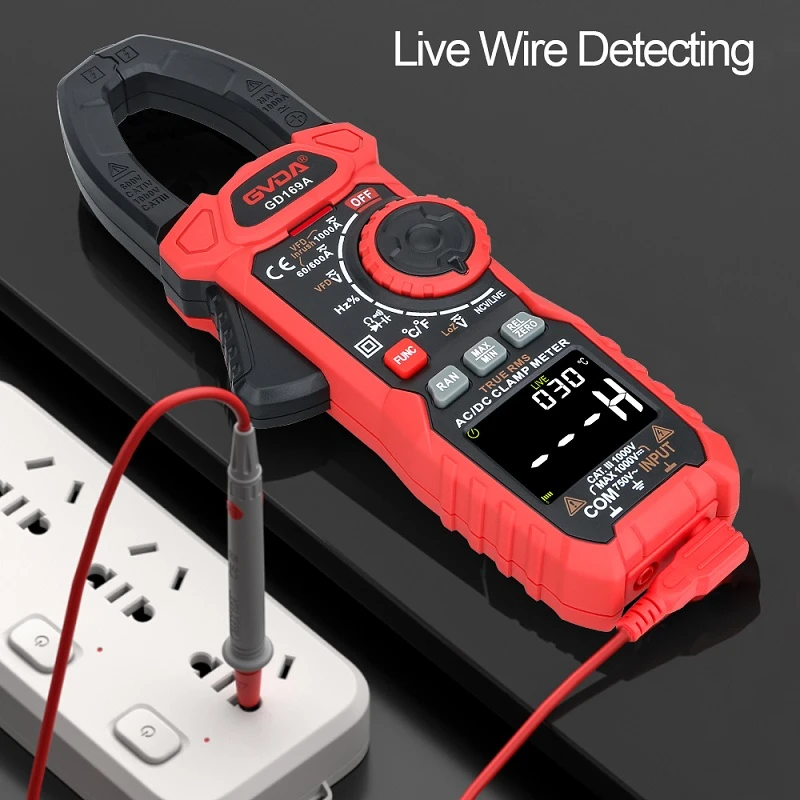

Кліщі - це прилад, який поєднує трансформатори струму та амперметри, і є важливою галуззю цифрового мультиметра; Це портативний прилад, який може безпосередньо вимірювати змінний струм у ланцюзі, не від’єднуючи його.
Будова і принцип
Лічильні кліщі по суті складаються з трансформатора струму, затискного ключа та приладу реактивної сили магнітоелектричної системи випрямляча.
Принцип роботи вимірювальних кліщів такий же, як і трансформаторних. Первинна котушка – це дріт, який проходить через залізний сердечник із затискачем, що еквівалентно первинній котушці 1-поворотного трансформатора. Це підвищувальний трансформатор. Вторинна котушка та амперметр, що використовуються для вимірювання, утворюють вторинне коло. Коли по дроту проходить змінний струм, саме змінне магнітне поле, створене цією котушкою, індукує струм у вторинному колі. Величина струму пропорційна частці первинного струму, що еквівалентно зворотному співвідношенню кількості витків у первинній і вторинній котушках. Для вимірювання великих струмів використовується амперметр із затискачами. Якщо сила струму недостатньо велика, кількість витків дроту, що проходить через амперметр затискачів, можна збільшити, а виміряний струм можна розділити на кількість витків.
Вторинна обмотка трансформатора струму з наскрізним сердечником затискачів амперметра намотана навколо залізного сердечника і підключена до амперметра змінного струму. Його первинна обмотка - це вимірюваний провід, що проходить через центр трансформатора. Ручка фактично є перемикачем вибору діапазону, а функція ключа полягає в тому, щоб відкривати та закривати рухому частину сердечника прохідного трансформатора, щоб затиснути його на вимірюваному дроті.
Під час вимірювання струму натисніть гайковий ключ, відкрийте плоскогубці та помістіть виміряний струмопровідний дріт у середину прохідного трансформатора струму. Коли через вимірюваний дріт проходить змінний струм, магнітний потік змінного струму індукує струм у вторинній обмотці трансформатора. Цей струм проходить через котушку електромагнітного амперметра, викликаючи відхилення стрілки і показуючи виміряне значення струму на циферблатній шкалі.
Після вставлення перевіреного дроту у вікно через кнопку із залізним сердечником важливо переконатися, що обидві сторони затискача добре підходять і що посередині немає інших предметів;
Z-діапазон клещів становить 5А, і при вимірюванні малого струму похибка відображення буде більшою. Це можна виміряти, намотуючи дріт під напругою на клещі на кілька витків, і отримане значення зчитування ділиться на кількість витків, щоб отримати бажаний результат.
