Принцип роботи шумоміра для вимірювання шуму

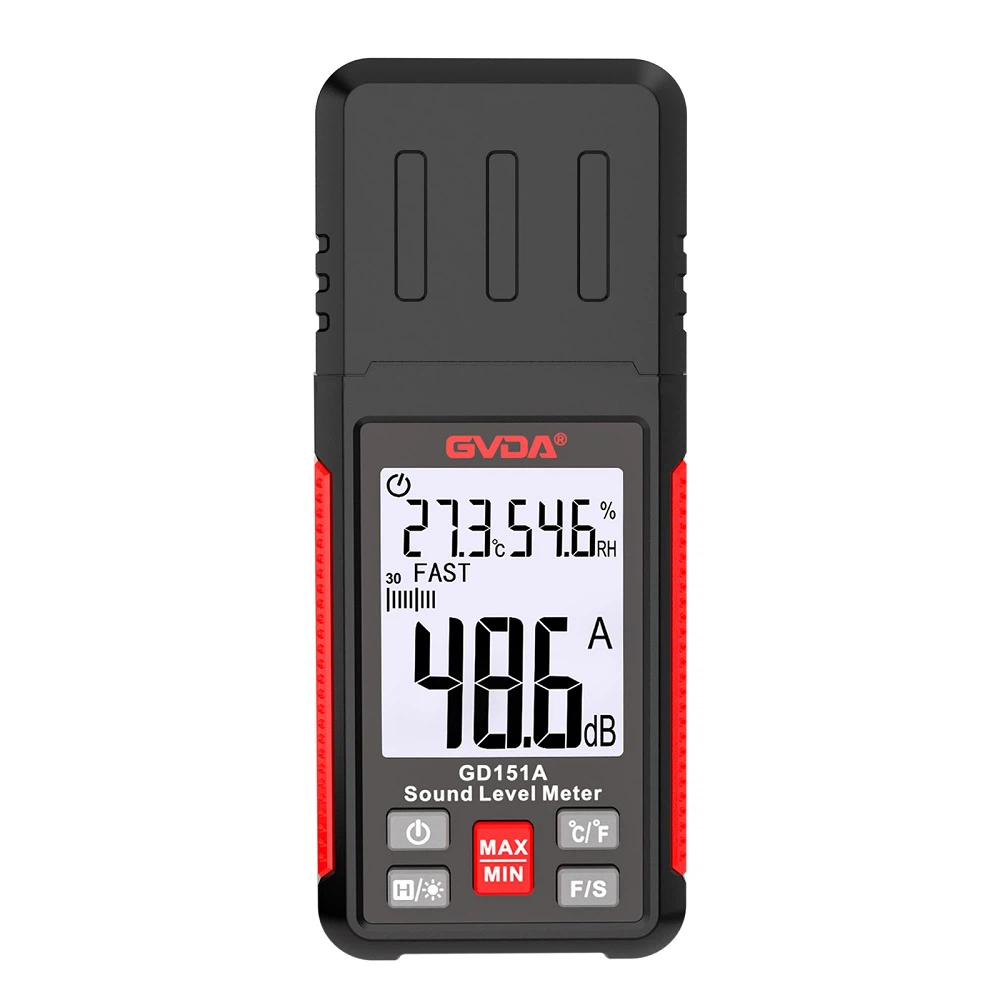

Шумомір є основним інструментом для вимірювання шуму. Шумомір, як правило, складається з конденсаторного мікрофона, попереднього підсилювача, аттенюатора, підсилювача, мережі частотного зважування та вимірювача ефективного значення. Принцип роботи шумоміра такий: мікрофон перетворює звук в електричний сигнал, а потім попередній підсилювач перетворює імпеданс, щоб узгодити мікрофон з атенюатором. Підсилювач додає вихідний сигнал до мережі зважування, виконує частотне зважування сигналу (або зовнішнього фільтра), а потім підсилює сигнал до певної амплітуди через атенюатор і підсилювач і надсилає його на RMS детектор (або фільтр зовнішнього контуру). Реєстратор рівня), значення рівня шуму вказано на головці індикатора.
Мережа зважування частоти в шумомірі має три стандартні мережі зважування: A, B і C. Мережа A призначена для імітації реакції людського вуха на 40-квадратний чистий тон на кривій рівної гучності. Форма його кривої протилежна 340-квадратній кривій рівної гучності, тому смуги середніх і низьких частот електричного сигналу мають більше затухання. Мережа B має імітувати реакцію людського вуха на 70-квадратний чистий тон, який певною мірою послаблює низькочастотну смугу електричного сигналу. Мережа C моделює реакцію людського вуха на 100-квадратний чистий тон і має майже рівну реакцію в усьому діапазоні звукових частот. Рівень звукового тиску, виміряний шумоміром через мережу частотного зважування, називається рівнем звуку. Відповідно до використовуваної вагової мережі він називається рівнем звуку A, рівнем звуку B і рівнем звуку C, а одиниця записується як дБ(A), дБ(B) і дБ(C).
В даний час шумомір, який використовується для вимірювання шуму, можна розділити на чотири типи відповідно до чутливості відгуку головки вимірювача:
(1) «Повільно». Постійна часу напору лічильника становить 1000 мс, що зазвичай використовується для вимірювання стабільного шуму, а виміряне значення є ефективним значенням.
(2) «Швидко». Постійна часу напору лічильника становить 125 мс, що зазвичай використовується для вимірювання нестабільного шуму та шуму транспорту з великими коливаннями. Швидка передача наближена до реакції людського вуха на звук.
(3) «Пульс або утримання пульсу». Час наростання годинникової стрілки становить 35 мс, що використовується для вимірювання імпульсного шуму з великою тривалістю, наприклад, ударний прес, молоток тощо. Виміряне значення є максимальним ефективним значенням.
(4) «Утримання піку». Час наростання стрілок менше 20 мс. Він використовується для вимірювання короткочасних імпульсних звуків, таких як постріли, гармати та вибухи, а виміряне значення є піковим значенням. Це максимальне значення.
Шумомір можна підключити до зовнішнього фільтра та записуючого пристрою для проведення спектрального аналізу шуму. Побутовий прецизійний шумомір ND2 оснащений октавним сторінковим фільтром, який легко носити з собою на місце події та проводити спектральний аналіз.
Залежно від точності шумоміри можна розділити на прецизійні шумоміри та звичайні шумоміри. Похибка вимірювання прецизійного шумоміра становить близько ±1 дБ, а звичайного шумоміра — близько ±3 дБ. Шумоміри можна розділити на дві категорії відповідно до їх використання: одні використовуються для вимірювання стабільного шуму, а інші використовуються для вимірювання нестаціонарного шуму та імпульсного шуму.
Інтегровані шумоміри використовуються для вимірювання еквівалентного рівня звуку непостійного шуму протягом певного періоду часу. Дозиметр шуму також є інтегрованим вимірювачем рівня шуму, який в основному використовується для вимірювання впливу шуму.
Імпульсний шумомір використовується для вимірювання імпульсного шуму. Цей шумомір відповідає реакції людського вуха на імпульсний звук і середньому часу реакції людського вуха на імпульсний звук.
