Принцип і стандарт включення/вимикання мультиметра

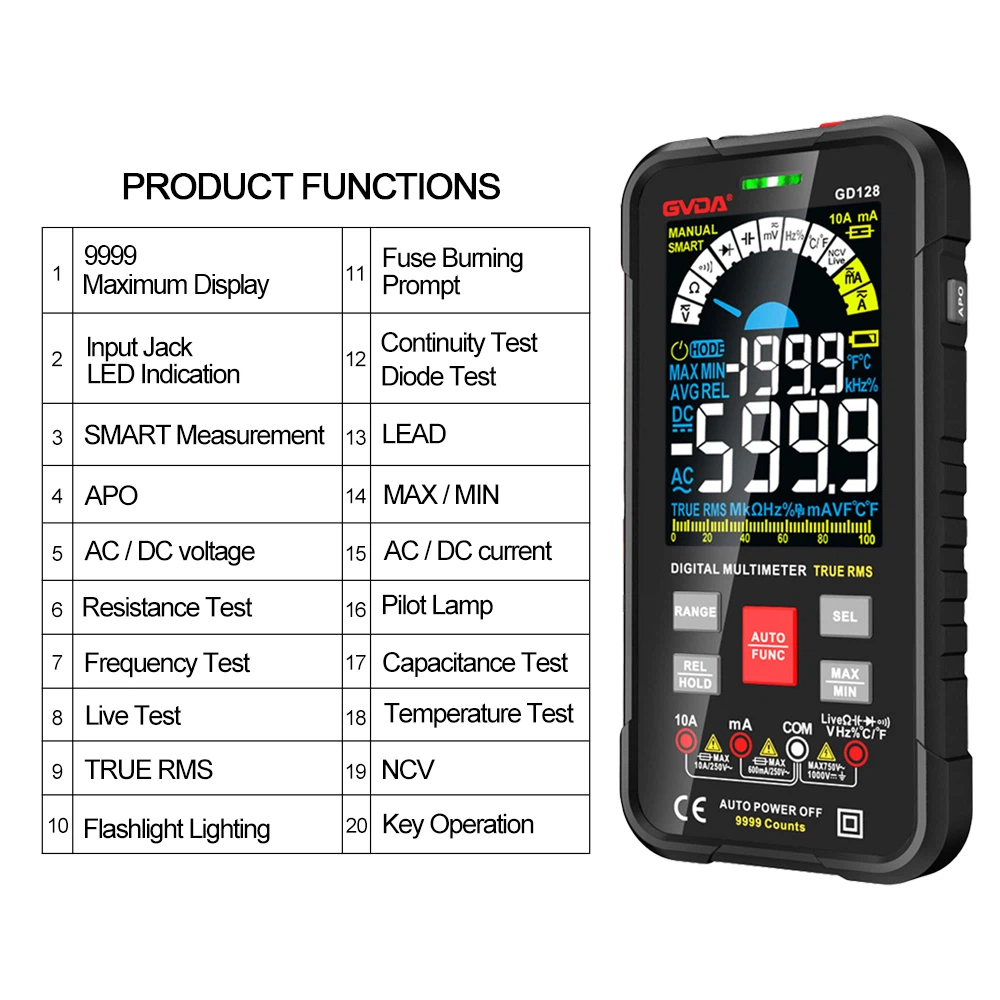

Режим увімкнення/вимкнення — це режим вимірювання, який є майже у всіх мультиметрах і використовується для вимірювання цілісності (короткого замикання) ланцюга. Як правило, він поєднується зі зумером і світлодіодним світлом. Лунає звуковий сигнал або світиться світлодіод, що вказує на те, що ланцюг є провідним. Як показано на малюнку, символ у червоній рамці позначає діапазон увімкнення/вимкнення мультиметра.
Принцип включення/виключення передач
Коли мультиметр встановлено в положення «увімк./вимк.», внутрішнє коло, яке підключається: чорний щуп під’єднується до негативного полюсу внутрішньої батареї, плюсовий полюс батареї під’єднується до резистора з невеликим значенням опору. , а інший кінець резистора підключаємо до червоного щупа. Внутрішня схема зумера отримує тригерний сигнал від резистора. Якщо два щупи замкнуті накоротко або опір між ними малий, то напруга на пусковому резисторі лічильника буде вищою, викликаючи звуковий сигнал. Якщо опір між двома щупами великий, то часткова напруга послідовного внутрішнього пускового резистора мала, і він не може викликати звуковий сигнал.
Стандартний перемикач
Загальне визначення полягає в тому, що 80 Ом або менше є провідністю, інакше це не провідність. Тобто підключіть червоний і чорний щупи мультиметра до обох сторін ланцюга. Якщо опір цього ланцюга менше 80 Ом, мультиметр видасть звук і вважатиме ланцюг провідним.
