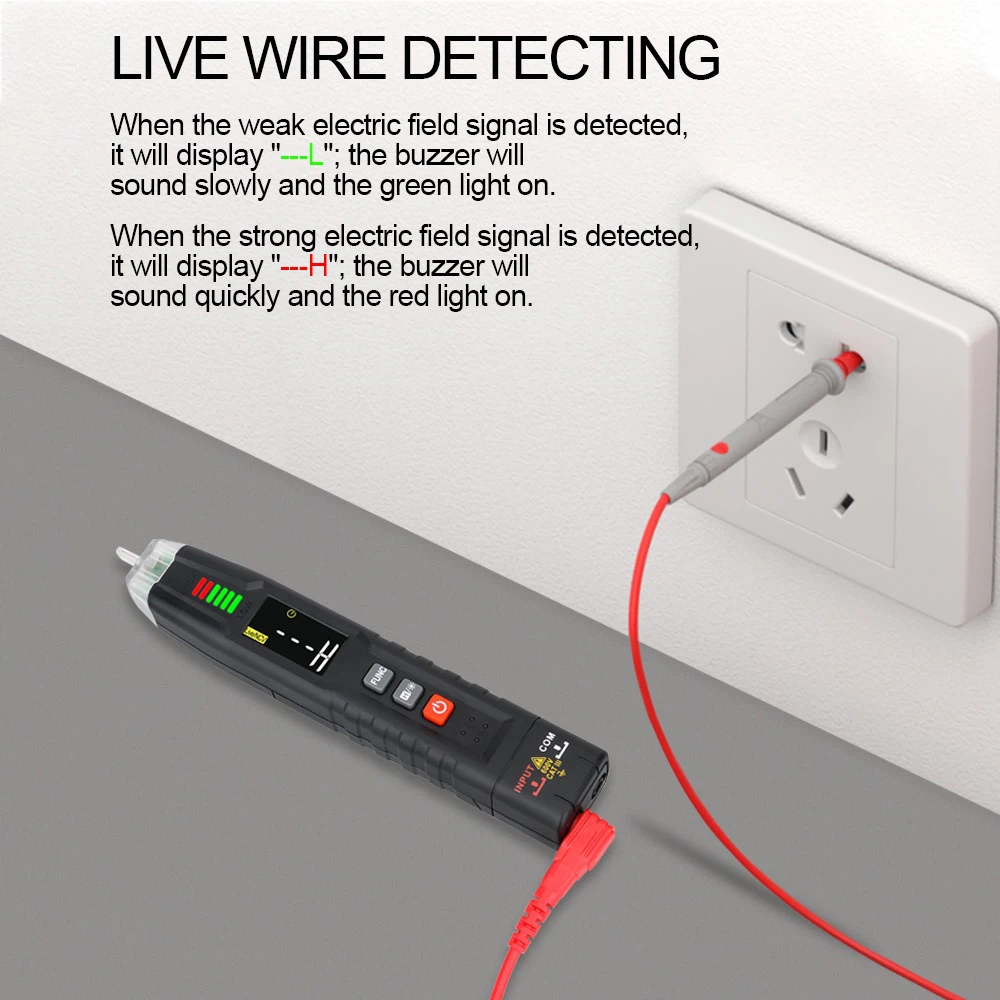

Спосіб визначення опору постійному струму друкованої плати мультиметра
Це метод використання діапазону Ом мультиметра для прямого вимірювання значень прямого та зворотного опору постійному струму кожного контакту мікросхеми та периферійних компонентів на друкованій платі та порівняння їх із звичайними даними для виявлення та визначення несправностей. Під час вимірювання слід звернути увагу на наступні три моменти:
(1) Від’єднайте джерело живлення перед вимірюванням, щоб уникнути пошкодження мультиметра та компонентів під час тестування.
(2) Внутрішня напруга діапазону опору мультиметра не повинна перевищувати 6 В, і найкраще використовувати діапазон R×100 або R×1k.
(3) Вимірюючи параметри контактів IC, зверніть увагу на умови вимірювання, такі як модель пристрою, що перевіряється, положення ковзаючого плеча потенціометра, пов’язане з IC тощо, а також враховуйте якість компонентів периферійної схеми.
Як за допомогою мультиметра виміряти швидкість обертання та кількість полюсів електродвигуна
Якщо на електродвигуні немає шильдика і немає тахометра, і не розбираючи електродвигун, можна за допомогою мультиметра визначити швидкість обертання електродвигуна.
Підключіть мінімальний діапазон міліамперметра мультиметра до початкового кінця та кінцевого кінця певної обмотки, яка була визначена вище відповідно. Повільно і рівномірно обертайте ротор на одне коло і спостерігайте, скільки разів коливається стрілка мультиметра. Якщо він коливається один раз, це означає, що струм змінюється в позитивну та негативну сторону за один цикл, і можна визначити, що це 2-полюсний електродвигун. З цієї ж причини, якщо він хитнеться 2 рази, можна визначити, що це 4-полюсний електродвигун; якщо він хитнеться 3 рази, то можна визначити, що це 6-полюсний електродвигун і так далі.
Визначивши кількість полюсів електродвигуна, можна дізнатися його приблизну швидкість обертання (трохи меншу за синхронну швидкість). Співвідношення між синхронною швидкістю електродвигуна та кількістю полюсів можна приблизно розрахувати таким чином, коли частота живлення становить 50 Гц: для 2-полюсного двигуна це 3000 об/хв; для 4-х полюсного двигуна - 1500 об/хв; для 6-полюсного двигуна це 1000 об/хв.
Під час роботи щупи мультиметра і клеми повинні добре контактувати. В іншому випадку стрілка мультиметра буде коливатися в процесі обертання ротора, і результат визначити неможливо.
