Принципова структура інфрачервоного термометра
Принципова структура інфрачервоного термометра полягає у фокусуванні інфрачервоних променів, отриманих від вимірюваного об’єкта, на детектор через лінзу через фільтр. Детектор генерує сигнал струму або напруги, пропорційний температурі шляхом інтегрування щільності випромінювання вимірюваного об’єкта. У підключених після цього електричних компонентах сигнал температури лінеаризується, площа випромінювальної здатності коригується та перетворюється на стандартний вихідний сигнал.

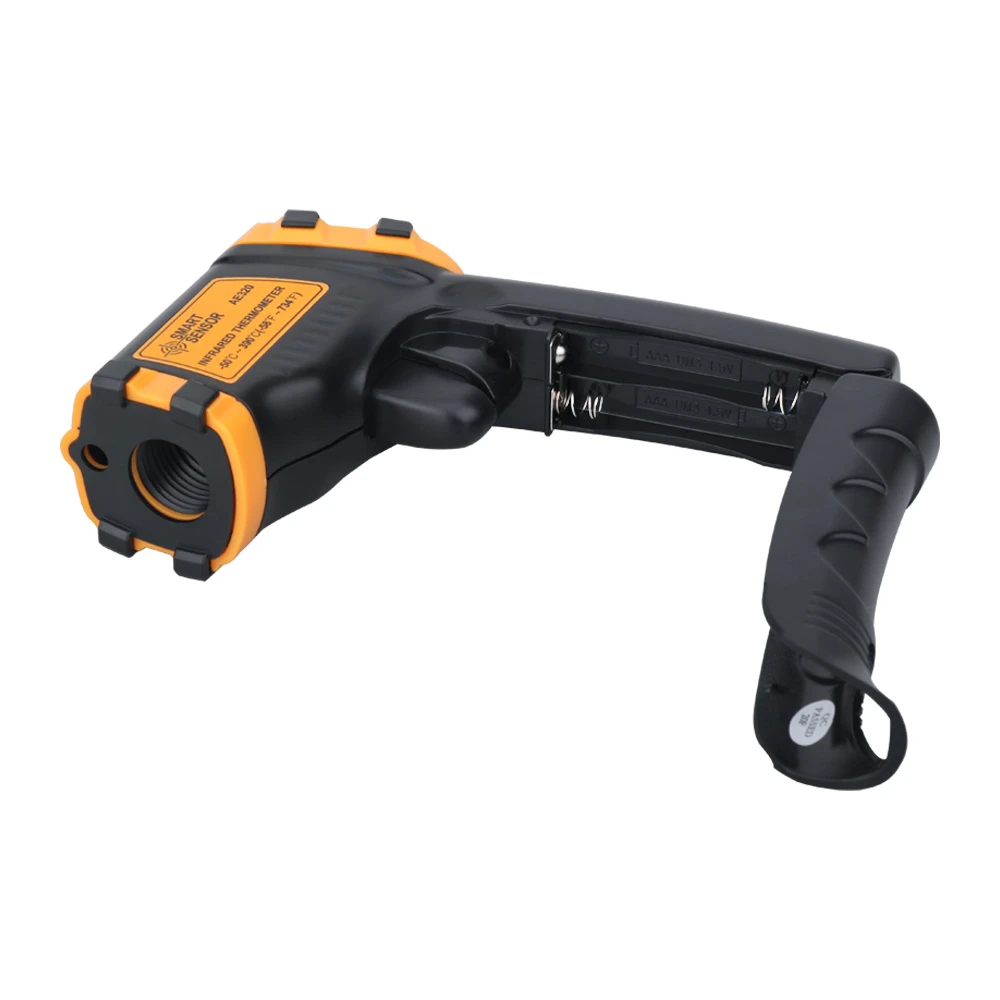

В принципі, існує два типи портативних термометрів і стаціонарних термометрів. Тому при виборі відповідного інфрачервоного термометра для різних точок вимірювання основними будуть такі характеристики:
1. Аймер
Коліматор має такий ефект, і можна побачити вимірювальний блок або точку вимірювання, на яку вказує термометр, і коліматор часто можна використовувати для об’єктів вимірювання великої площі. Для невеликих об'єктів і вимірювання великих відстаней рекомендуються приціли зі шкалою панелі приладів або лазерні вказівники у вигляді світлопроникних лінз.
2. Лінза
Лінза визначає виміряну точку пірометра. Для об'єктів великої площі зазвичай достатньо пірометра з фіксованою фокусною відстанню. Але коли відстань вимірювання знаходиться далеко від точки фокусування, зображення на краю точки вимірювання буде нечітким. З цієї причини краще використовувати зум-об'єктив. У заданому діапазоні масштабування термометр може регулювати відстань вимірювання. Найновіший термометр має змінну лінзу зі змінним масштабуванням. Близький і дальній об’єктив можна повторно перевірити без калібрування. замінити.
3. Датчик, а саме спектральний приймач
Температура обернено пропорційна довжині хвилі. При низьких температурах об’єкта підходять датчики, чутливі до довгохвильової області спектру (датчики з гарячою плівкою або піроелектричні датчики), а при високих температурах підійдуть чутливі до короткохвильових датчиків, що складаються з германію, кремнію, індій-галію тощо. використовується. Фотоелектричні датчики.
Вибираючи спектральну чутливість, також враховуйте смуги поглинання водню та вуглекислого газу. У певному діапазоні довжин хвиль, так званому «атмосферному вікні», H2 і CO2 майже прозорі для інфрачервоних променів, тому світлочутливість термометра повинна бути в межах цього діапазону, щоб виключити вплив зміни концентрації в атмосфері під час вимірювання. тонкі плівки або скло, слід також враховувати, що ці матеріали важко проникають у межах певної довжини хвилі. Щоб уникнути помилки вимірювання, викликаної фоновим освітленням, використовуйте відповідний датчик, який отримує лише температуру поверхні. Метали мають цю фізичну властивість, і коефіцієнт випромінювання зростає зі зменшенням довжини хвилі. Як показує досвід, для вимірювання температури металів зазвичай вибирають найкоротшу довжину хвилі вимірювання.
