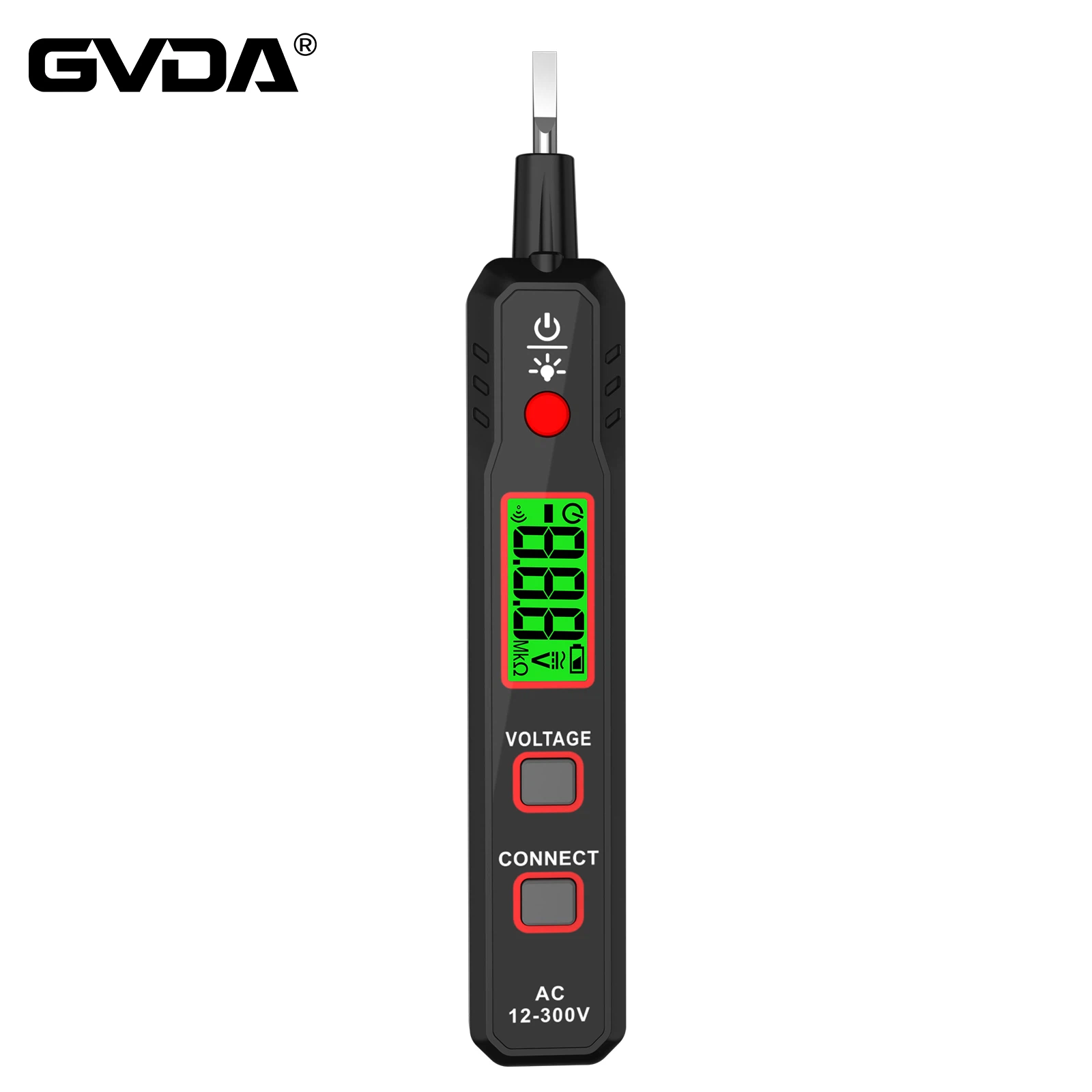

Безконтактний тестовий олівець NCV
«NCV» — це абревіатура Non contact voltage, що означає «виявлення безконтактної напруги», яка використовується для оцінки того, чи заряджений об’єкт, що перевіряється, тобто визначення наявності електрики в дроті (проводи під напругою) без розриву. обшивку дроту або торкання електрода. Безконтактна тестова ручка NCV використовує технологію виявлення індукції електромагнітного поля, щоб безконтактно визначити, чи заряджений об’єкт. Його можна використовувати для пошуку проводів під напругою, закопаних у стіні, або для пошуку обірваних проводів тощо, придатних для вищої напруги змінного струму. Він лише визначає, чи є напруга чи ні, і не може виміряти рівень конкретної напруги.
Зазвичай безконтактну електричну тестову ручку NCV також можна використовувати, щоб відрізнити нульовий та живий дроти розетки. При виявленні проводу під напругою буде звуковий і візуальний сигнал тривоги, а при виявленні нейтрального проводу звуковий і візуальний сигнал не буде.
принцип роботи
Безконтактна електрична ручка NCV використовує технологію індукційного виявлення для реалізації безконтактного визначення того, чи заряджений об’єкт, і використовує металевий індукційний лист для безконтактного виявлення електромагнітного поля через схему обробки сигналу, сигнал електромагнітного поля є перетворюється в сигнал напруги, і, нарешті, сигнал напруги обробляється однокристальним комп'ютером. Оцінюючи величину індукованої напруги, можна судити про силу електромагнітного поля, а потім судити про наявність змінного струму та силу змінного струму.
Спеціальний робочий процес, наприклад Huashengchang AC-15EX/AC-15EXS вибухозахищений безконтактний випробувальний олівець NCV:
Коли безконтактне електричне тестове перо NCV перебуває в режимі високої напруги 100~1000 В змінного струму, його кінчик сенсорного пера знаходиться близько до джерела напруги змінного струму, яке потрібно перевірити. Якщо виявлено напругу змінного струму в межах діапазону, зелене світло гасне, червоне світло світиться, а зумер видає швидкий звук. , двигун вібрує, коли лунає звуковий сигнал.
У режимі низької напруги 12~1000 В змінного струму після ввімкнення тестової ручки натисніть і утримуйте кнопку діапазону 12 В, зелене світло вимикається, а жовте світло світиться, вказуючи на те, що тестова ручка працює в 12 Діапазон ~1000 В змінного струму. У цей час дайте кінчику тестової ручки наблизитися до джерела напруги змінного струму, що перевіряється, коли буде виявлено напругу змінного струму в межах діапазону вимірювання, жовте світло згасне, червоне світло повільно блимає, червоне світло супроводжуватиметься зумер, двигун вібрує, а швидкість блимання червоного індикатора збільшується разом із вимірюваною напругою змінного струму. Чим сильніше, чим швидше швидкість блимання, коли вимірювана напруга змінного струму досягає діапазону високої напруги, він автоматично перемикається в режим діапазону високої напруги.
