Принцип вимірювання і відповідна технологія ілюмінометра
Принцип вимірювання освітленості: Освітленість (або люксметр) — це спеціальний прилад для вимірювання освітленості. Він полягає у вимірюванні ступеня освітлення об’єкта, тобто відношення світлового потоку, отриманого на поверхні об’єкта, до освітленої площі. Вимірювач освітленості зазвичай складається з селенового фотоелектричного елемента або кремнієвого фотоелектричного елемента з фільтром і мікроамперметром.
Калібрування освітленості:
Принцип калібрування:
Нехай Ls опромінює фотоелемент вертикально → E=I/r2, змінює r, щоб отримати значення фотоструму при різному освітленні, і перетворює поточну шкалу в шкалу освітлення за допомогою відповідного співвідношення між E та i.
Метод калібрування:
Використовуючи стандартну лампу сили світла, на робочій відстані, подібній до точкового джерела світла, змініть відстань l між фотоелементом і стандартною лампою, запишіть показання гальванометра на кожній відстані та обчисліть освітленість E за законом обернених квадратів відстані E=I/r2 можна отримати ряд значень фотоструму i з різною освітленістю, які можна використовувати як криву зміни фотоструму i та освітленості E, яка є калібрувальною кривою ілюмінометра.

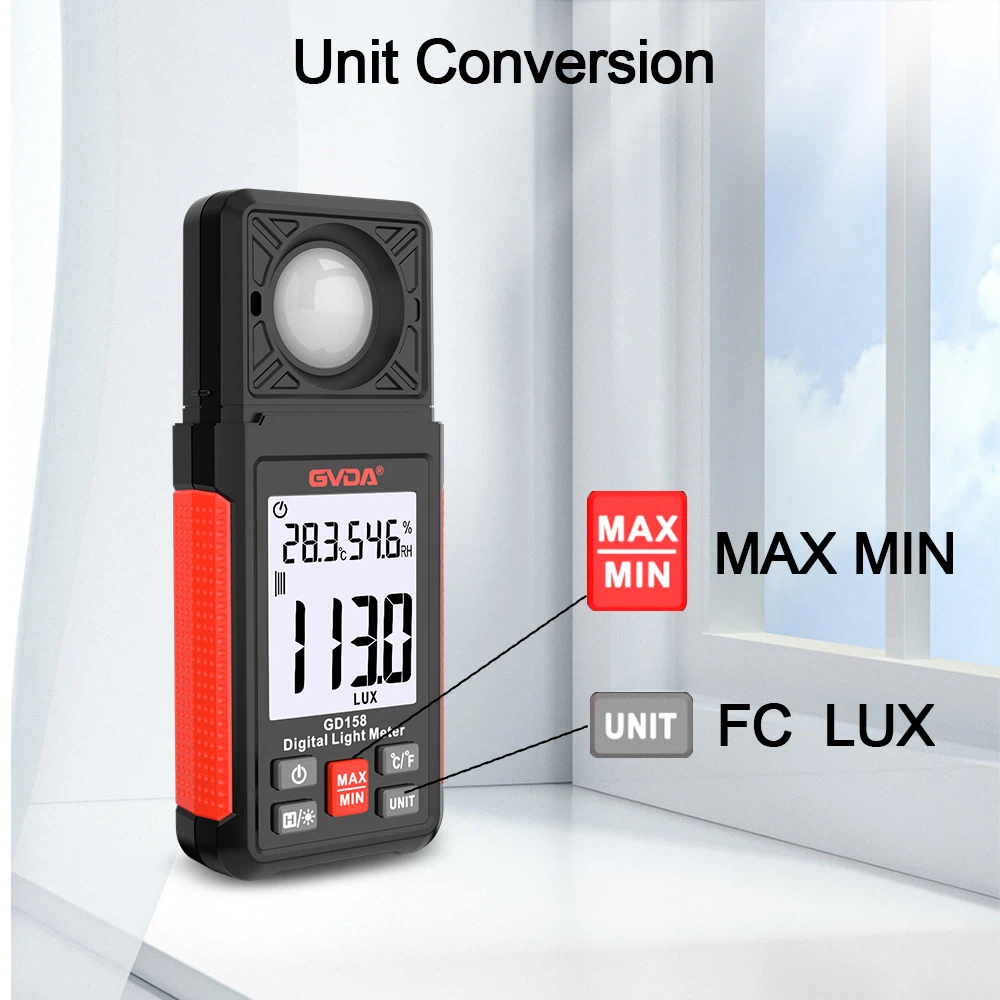

Ілюмінометр
Фактори, що впливають на калібрувальну криву:
Фотоелемент і гальванометр потребують повторного калібрування при їх заміні; ілюмінометр слід повторно відкалібрувати після періоду використання (зазвичай 1-2 разів протягом року); високоточні ілюмінометри можна калібрувати за допомогою стандартних ламп інтенсивності світла; Діапазон калібрування вимірювача освітленості може змінювати відстань r, також можна використовувати різні стандартні лампи, а також можна вибрати вимірювач струму з малим діапазоном.
Фотоелектричні елементи - це фотоелектричні елементи, які безпосередньо перетворюють світлову енергію в електричну. Коли світло потрапляє на поверхню селенового фотоелемента, падаюче світло проходить через металеву тонку плівку 4, досягаючи межі розділу між напівпровідниковим шаром селену 2 і металевою тонкою плівкою 4, і на межі розділу генерується фотоелектричний ефект. Величина генерованого фотоструму пропорційна освітленості світлоприймальної поверхні фотоелемента. У цей час, якщо підключено зовнішнє коло, буде протікати струм, і значення струму буде вказано на мікроамперметрі з люксами (Lx) як шкалою. Величина фотоструму залежить від інтенсивності падаючого світла. Вимірювач освітленості має пересувний пристрій, тому він може вимірювати високу та низьку освітленість.
