Знайомство з мікрофонами для вимірювання рівня звуку
Мікрофон - це пристрій, який перетворює сигнал звукового тиску в сигнал напруги, також відомий як мікрофон, і є датчиком шумоміра. Звичайними мікрофонами є кришталевий, електретний, з рухомою котушкою та конденсаторний.
1) Мікрофон з рухомою котушкою складається з вібраційної діафрагми, рухомої котушки, постійного магніту та трансформатора. Вібраційна діафрагма починає вібрувати після впливу звукової хвилі та змушує рухому котушку, встановлену разом із нею, вібрувати в магнітному полі, створюючи індукційний струм. Струм змінюється відповідно до величини акустичного тиску на вібруючу діафрагму. Чим більший звуковий тиск, тим більший генерований струм, і чим менший звуковий тиск, тим менший генерований струм.
2) Конденсаторний мікрофон в основному складається з металевої діафрагми та металевих електродів, розташованих близько один до одного, що, по суті, є плоским пластинчастим конденсатором. Металева діафрагма і металевий електрод складають дві пластини пластинчастого конденсатора. Коли діафрагма піддається звуковому тиску, діафрагма деформується, що змінює відстань між двома пластинами, таким чином змінюючи ємність і напругу в ланцюзі вимірювання положення, реалізуючи функцію перетворення сигналу звукового тиску в сигнал напруги. Конденсаторний мікрофон є ідеальним мікрофоном для акустичних вимірювань. Він має такі переваги, як великий динамічний діапазон, плоска частотна характеристика, висока чутливість і хороша стабільність у загальному середовищі вимірювання, тому він широко використовується. Оскільки вихідний опір конденсаторного мікрофона дуже високий, необхідно виконати перетворення імпедансу через попередній підсилювач. Попередній підсилювач встановлюється всередині шумоміра біля місця установки конденсаторного мікрофона.
Коротко охарактеризуйте класифікацію шумомірів
Шумомір можна підключити до зовнішнього фільтра та записуючого пристрою для проведення спектрального аналізу шуму. Побутовий прецизійний шумомір ND2 оснащений октавним сторінковим фільтром, який легко носити з собою на місце події та проводити спектральний аналіз.

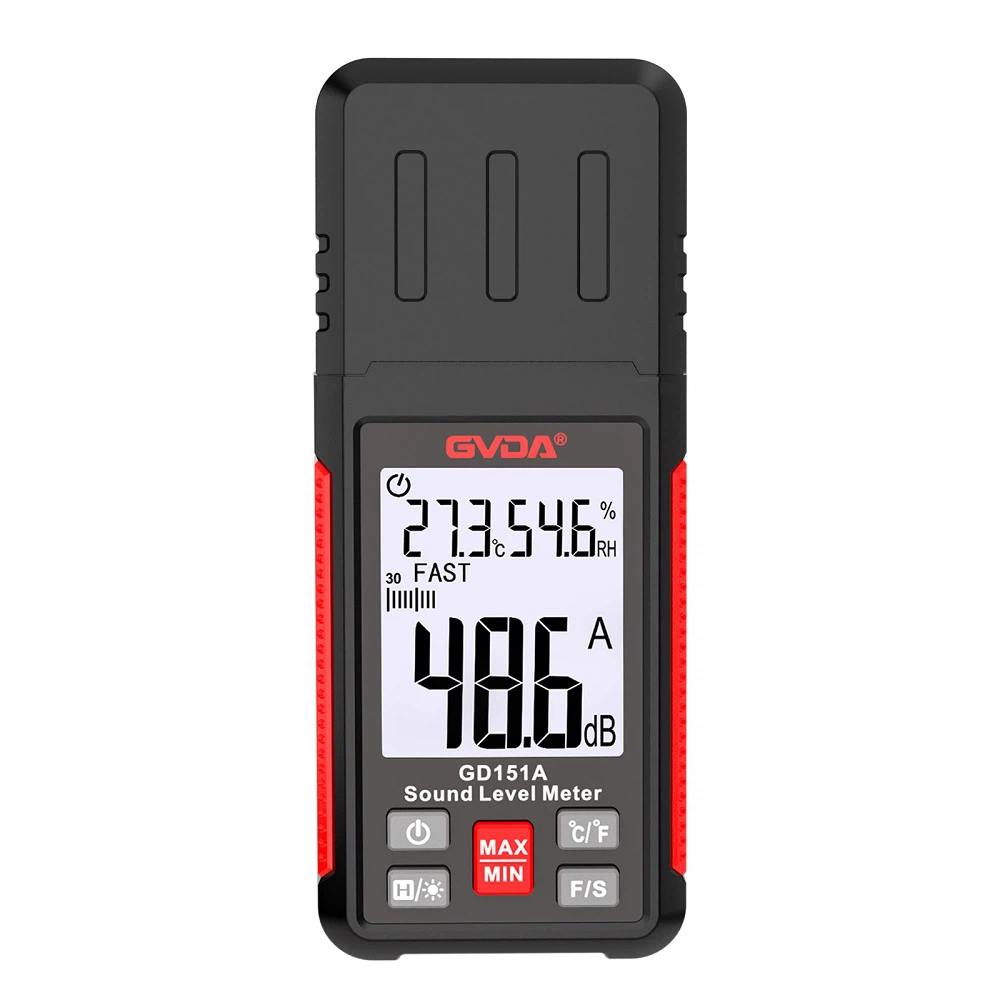

Залежно від точності шумоміри можна розділити на прецизійні шумоміри та звичайні шумоміри. Похибка вимірювання прецизійного шумоміра становить близько ±1 дБ, а звичайного шумоміра — близько ±3 дБ. Шумоміри можна розділити на дві категорії відповідно до їх використання: одні використовуються для вимірювання стабільного шуму, а інші використовуються для вимірювання нестаціонарного шуму та імпульсного шуму.
Інтегровані шумоміри використовуються для вимірювання еквівалентного рівня звуку непостійного шуму протягом певного періоду часу. Дозиметр шуму також є інтегрованим вимірювачем рівня шуму, який в основному використовується для вимірювання впливу шуму.
Імпульсний шумомір використовується для вимірювання імпульсного шуму. Цей шумомір відповідає реакції людського вуха на імпульсний звук і середньому часу реакції людського вуха на імпульсний звук.
