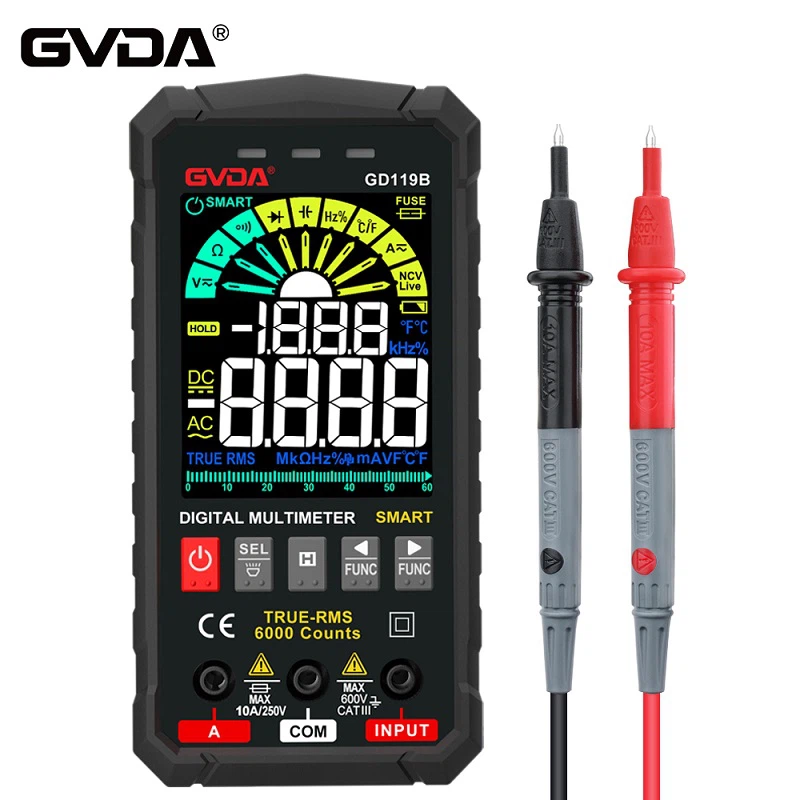

Впровадження цифрового мультиметра вимірювального напівпровідникового методу
1. Діоди
Напруга холостого ходу діодної шестерні цифрового мультиметра становить приблизно 2,8 В. Червоний тестовий щуп під’єднується до плюса, а чорний – до мінуса. При вимірюванні сила струму близько 1мА. Відображене значення є приблизним значенням прямого падіння напруги діода, а одиницею вимірювання є мВ або В. Пряме падіння напруги кремнієвого діода становить приблизно 0,3~0,8В. Падіння напруги прямої провідності германієвого діода становить близько 0.1~0.3В. І пряме падіння напруги діода з більшою потужністю менше. Якщо виміряне значення менше ніж 0.1V, це означає, що діод зламався, і обидва напрямні і зворотні провідні. Якщо і прямий, і зворотний відкриті, це означає, що PN-перехід діода відкритий. Для світловипромінюючих діодів діод випромінює світло при вимірюванні в прямому напрямку, а падіння напруги на трубці становить приблизно 1,7 В.
2. Транзистор
Тріод має дві секції PN, емісійну (be) і колекторну (bc), які можна виміряти відповідно до методу вимірювання діода. Під час фактичного вимірювання пряме та зворотне падіння напруги слід вимірювати між кожними двома контактами, загалом 6 разів, з яких 4 рази показують розрив ланцюга, і лише 2 рази показують значення падіння напруги, інакше тріод поганий або спеціальний тріод (такі як тріоди з обмежувачем смуги, тріоди Дарлінгтона тощо, можна відрізнити від звичайних тріодів за моделлю). У двох вимірюваннях із значеннями, якщо чорний випробувальний провідник або червоний випробувальний провідник підключено до одного полюсу, то цей полюс є базою, менше виміряне значення є колекторним вузлом, а більше є емітерним вузлом, оскільки база була оцінена, за відповідністю можна визначити колектор і емітер. При цьому можна судити: якщо чорні щупи підключені до одного полюсу, то тріод типу PNP; якщо червоні щупи підключені до одного полюсу, то тріод типу NPN; падіння напруги становить близько 0.6 В — це кремнієва трубка, а падіння напруги становить близько 0.2 В — це германієва трубка.
3. SCR:
Анод, катод і керуючий електрод тиристора розімкнуті, на підставі чого можна визначити анодний штифт і судити про те, чи виходить з ладу тиристор. Між керуючим електродом і катодом тиристора також є PN-перехід, але між керуючим електродом і катодом потужного тиристора є захисний резистор, і відображене значення є падінням напруги на опорі під час вимірювання. .
4. Оптрон
Одна сторона оптрона є світлодіодом, а падіння напруги під час вимірювання становить близько 1 В. Інша сторона є тріодом, і деякі виводять лише c та e, а прямий і зворотний напрямки обрізані. Якщо всі три штирі виведені, характеристики вимірювання такі ж, як у вищезгаданого тріода (здебільшого трубка NPN). Коли мультиметр використовується, щоб зробити діод провідним, у цей час інший мультиметр використовується для вимірювання падіння напруги провідності тріода c до e, яке становить приблизно 0.15V; від'єднайте мультиметр, підключений до діода, і тріод c до e буде відсічений, що вказує на те, що оптрон справний
