Чашковий анемометр
Це найпоширеніший тип анемометра. Чашковий анемометр, що обертається, вперше був винайдений Робінсоном у Великобританії. У той час було чотири чашки, а потім змінили на три чашки. Три параболічні або напівсферичні порожні чашки, прикріплені одна до одної на полиці, розташовані з одного боку, а вся полиця разом із вітряною чашкою встановлено на валу, який може вільно обертатися. Під дією вітру чаша обертається навколо осі, причому швидкість її обертання пропорційна швидкості вітру. Швидкість обертання можна реєструвати за допомогою електричних контактів, тахогенераторів або фотоелектричних лічильників тощо.
пропелер
Він являє собою анемометр з набором три- або чотирилопатевих пропелерів, що обертаються навколо горизонтальної осі. Пропелер встановлений на передній частині флюгера так, щоб площина його обертання завжди була спрямована до вітру
Напрямок анемометра, швидкість його обертання пропорційна швидкості вітру.
**Анемометр
Металевий дріт, що нагрівається струмом, тече повітря змушує його розсіювати тепло, і швидкість розсіювання тепла та квадратний корінь зі швидкості вітру лінійно пов’язані, а потім лінеаризуються електронною схемою (для зручності масштабування та читання), точний анемометр можна зробити. **Анемометр ділиться на два типи: бічний нагрів і прямий нагрів. Тип бічного нагріву, як правило, - марганцевий мідний дріт, і його температурний коефіцієнт опору близький до нуля, а його поверхня додатково оснащена елементом для вимірювання температури. Тип прямого нагрівання - це переважно платиновий дріт, який може безпосередньо вимірювати температуру самого тіла, одночасно вимірюючи швидкість вітру. **Анемометр має високу чутливість при низькій швидкості вітру і підходить для вимірювання невеликої швидкості вітру. Маючи постійну часу лише кілька сотих секунди, це важливий інструмент для атмосферної турбулентності та агрометеорологічних вимірювань.

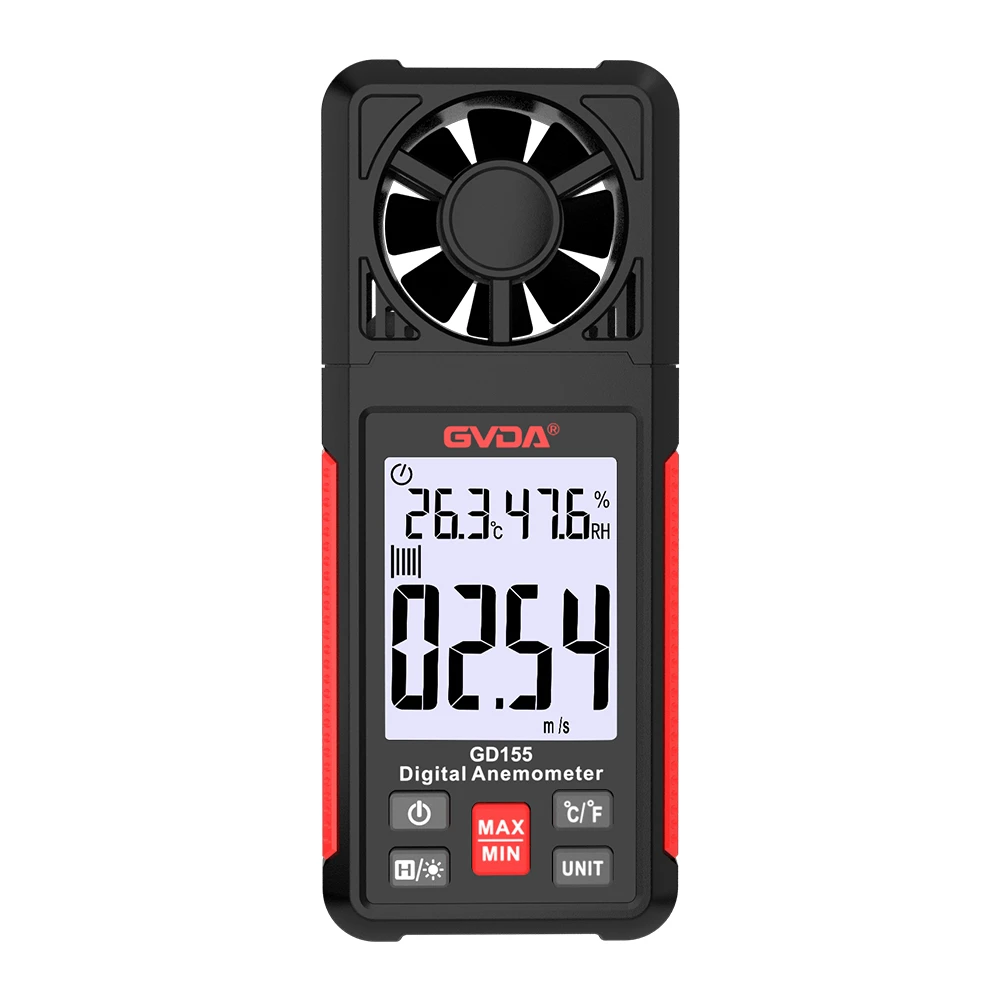

Цифровий анемометр
Цифровий анемометр — це великомасштабний інтелектуальний пристрій для визначення швидкості вітру та сигналізації, спеціально розроблений для різноманітного великогабаритного механічного обладнання.
Мікропроцесор використовується як керуюче ядро, а периферія використовує передові цифрові комунікаційні технології. Система має високу стабільність, потужну здатність протидіяти перешкодам і високу точність виявлення. Вітровий стакан виготовлений зі спеціальних матеріалів, які мають високу механічну міцність і стійкість до сильного вітру. Дизайн вітрини є новим і унікальним, міцним і довговічним, простим у встановленні та використанні. Усі електричні інтерфейси відповідають міжнародним стандартам, не потребують налагодження під час встановлення та підходять для різних робочих середовищ.
Цифровий анемометр використовується для вимірювання миттєвої швидкості вітру та середньої швидкості вітру та має такі функції, як автоматичний моніторинг, відображення в реальному часі та контроль за перевищенням ліміту.
Акустичний анемометр
Складова швидкості вітру в напрямку поширення звукової хвилі збільшить (або зменшить) швидкість поширення звукової хвилі. Акустичний анемометр із цією характеристикою можна використовувати для вимірювання компонента швидкості вітру. Акустичні анемометри мають щонайменше дві пари чутливих елементів, кожна пара включає звуковий сигналізатор і приймач. Змусьте звукові хвилі двох ехолотів рухатися в протилежних напрямках. Якщо одна група звукових хвиль поширюється вздовж компонента швидкості вітру, а інша група рухається просто проти вітру, різниця в часі між звуковими імпульсами, отриманими двома приймачами, буде пропорційна компоненту швидкості вітру. Якщо дві пари елементів встановлені в горизонтальному та вертикальному напрямках одночасно, горизонтальна швидкість вітру, напрям вітру та вертикальна швидкість вітру можуть бути розраховані відповідно. Завдяки перевагам захисту від перешкод і хорошій спрямованості ультразвукових хвиль частота звукових хвиль, які випромінює акустичний анемометр, здебільшого знаходиться в ультразвуковій частині.
Застосування анемометра
Анемометри широко використовуються і можуть бути гнучко використані в усіх сферах. Вони широко використовуються в електроенергетиці, сталеливарній, нафтохімічній, енергозберігаючій та інших галузях промисловості. На Олімпійських іграх у Пекіні є й інші програми, такі як змагання з вітрильного спорту, змагання з веслування, змагання зі стрільби тощо. Для вимірювання потрібно використовувати анемометр. Анемометр є відносно вдосконаленим, окрім вимірювання швидкості вітру, він також може вимірювати температуру вітру та об’єм повітря. Існує багато галузей, які потребують використання анемометрів. Рекомендовані галузі: морська риболовля, виробництво різних вентиляторів, галузі, які потребують вихлопних систем, тощо.
Різні пори року та різні географічні умови анемометрів спричинять постійну зміну напрямку вітру в атмосфері. Якщо вдень і вночі біля моря напрямок вітру різний, мусони взимку і влітку різні. Вивчення напрямку вітру може допомогти нам передбачити та вивчити зміни клімату. Вивчення напрямку вітру вимагає використання анемометра. Більшість анемометрів мають форму стрілок, а деякі також зроблені у формі тварин, наприклад півнів. Пір’яна частина анемометра буде обертатися з напрямком вітру. Анемометр повинен бути встановлений у місці, де немає будівель, дерев тощо, щоб блокувати рух вітру. Застосування та сфера застосування Електричні анемометри з тепловою лампою серії QDP використовуються в опаленні, вентиляції, кондиціонуванні повітря, метеорології, сільському господарстві, охолодженні та сушці, дослідженнях гігієни праці тощо, і можуть використовуватися, коли необхідно виміряти швидкість повітря закриті та зовнішні або моделі. Це основний прилад для вимірювання слабкої швидкості вітру. У 1987 році Пекінська економічна комісія визнала цей продукт найкращим продуктом у Пекіні. Принцип роботи Цей прилад складається з двох частин: датчика гарячої кульки та вимірювального приладу. У верхній частині датчика розташована крихітна скляна кулька, в якій розміщена спіраль з ніхромового дроту, яка нагріває скло, і дві термопари, з’єднані послідовно. Холодний кінець термопари з'єднаний зі стовпом з фосфорної бронзи і безпосередньо піддається впливу потоку повітря. Коли через петлю проходить певна сила струму, скляна кулька нагрівається до певної температури. Ця температура пов'язана зі швидкістю повітряного потоку, а швидкість потоку невелика. Чим вища температура, тим нижча температура.
Знайомство з анемометрами
Анемометр — анемометр.
Анемометр - прилад, який вимірює швидкість повітря. Є багато його видів. Найбільш часто на метеорологічних станціях використовується анемометр вітрової чаші. Він складається з трьох параболічних конічних порожніх чашок, закріплених на кронштейні під кутом 120 градусів один до одного. Увігнуті поверхні порожніх чашок розташовані в одному напрямку. Вся індукційна частина встановлена на вертикальному обертовому валу. Під дією вітру вітряк обертається навколо вала зі швидкістю, пропорційною швидкості вітру. Іншим типом ротаційного анемометра є пропелерний анемометр, який складається з трилопатевого або чотирилопатевого пропелера, який утворює чутливу частину, яка встановлюється на передньому кінці флюгера, щоб його можна було вирівняти за напрямком вітру. вітер у будь-який час. Лопаті обертаються навколо горизонтальної осі зі швидкістю, пропорційною швидкості вітру.
Принцип анемометра
Основний принцип анемометра полягає в тому, щоб помістити тонкий дріт у рідину, і дріт нагрівається струмом, щоб зробити температуру вищою за температуру рідини, тому дротяний анемометр називається "**". Коли рідина тече крізь дріт у вертикальному напрямку, вона забирає частину тепла дроту, спричиняючи падіння температури дроту. Відповідно до теорії теплообміну з вимушеною конвекцією можна зробити висновок, що існує залежність між максимальним розсіюваним теплом Q і швидкістю v рідини. Стандартний антизонд складається з двох кронштейнів, натягнутих коротким тонким дротом, як показано на малюнку 2.1. Металеві дроти зазвичай виготовляються з металів з високою температурою плавлення та хорошою пластичністю, таких як платина, родій і вольфрам. Зазвичай використовується дріт діаметром 5 мкм і довжиною 2 мм; найменший зонд має лише 1 мкм у діаметрі та 0.2 мм у довжину. Відповідно до різних застосувань зонд також складається з подвійного дроту, трьох дротів, косого дроту, V-подібної форми, X-подібної форми тощо. Щоб підвищити міцність, іноді замість металевого дроту використовується металева плівка, а тонка металева плівка зазвичай напилюється на теплоізоляційну підкладку, яка називається термоплівковим зондом, як показано на малюнку 2.2. **Зонди повинні бути відкалібровані перед використанням. Статичне калібрування проводиться в спеціальній стандартній аеродинамічній трубі, вимірюючи співвідношення між швидкістю потоку та вихідною напругою та малюючи стандартну криву; Динамічне калібрування проводиться у відомому пульсуючому полі потоку або додавання в контур нагріву анемометра. Останній пульсуючий електричний сигнал використовується для перевірки частотної характеристики анемометра. Якщо частотна характеристика погана, для її покращення можна використати відповідну схему компенсації.
Діапазон вимірювання швидкості потоку від {{0}} до 100 м/с можна розділити на три частини: низька швидкість: від 0 до 5 м/с; середня швидкість: від 5 до 40 м/с; висока швидкість: від 40 до 100 м/с. Термощуп анемометра використовується для точних вимірювань від 0 до 5 м/с; зонд ротора анемометра ідеально підходить для вимірювання швидкості потоку від 5 до 40 м/с; і використання трубки Піто можна отримати у високошвидкісному діапазоні* найкращі результати. Додатковим критерієм правильного вибору датчика потоку анемометра є температура, зазвичай температура термодатчика анемометра становить близько плюс -70C. Зонд ротора спеціального анемометра може досягати 350C. Трубки Піто використовуються вище плюс 350C.
Технічне обслуговування калібрування анемометра
Анемометр є своєрідним вимірювальним приладом для захисту безпеки та моніторингу навколишнього середовища. На додаток до відповідного звіту про калібрування, необхідного для заводських продажів, також потрібно щороку відвідувати Національний центр нагляду та інспекції якості обладнання для кондиціонування повітря або Китайську академію будівельних досліджень Будівельна енергетика та енергетика та енергетика та екологічна інженерія щороку відповідно до вимоги JJG (Конструкція) 0001-1992 «Правила перевірки термокульового анемометра». Центр випробувань на навколишнє середовище проводить регулярне калібрування та налаштовує всі аспекти приладу для отримання найкращих робочих умов відповідно до офіційного сертифіката калібрування, виданого ним.
Окрім підтримки точності щоденних даних, зверніть увагу на такі моменти під час щоденного обслуговування та використання:
1. Забороняється використовувати анемометр в середовищі легкозаймистих газів.
2. Забороняється поміщати щуп анемометра в горючий газ. Інакше може виникнути пожежа або вибух.
3. Використовуйте анемометр правильно відповідно до вимог інструкції з експлуатації. Неправильне використання може призвести до ураження електричним струмом, пожежі та пошкодження датчика.
4. Якщо під час використання анемометр видає незвичний запах, звук або дим, або рідина тече в анемометр, будь ласка, негайно вимкніть і вийміть батарею. Інакше існує ризик ураження електричним струмом, пожежі та пошкодження анемометра.
5. Не піддавайте зонд і корпус анемометра [2] дощу. Інакше існує ризик ураження електричним струмом, пожежі та травмування.
6. Не торкайтеся сенсорної частини всередині зонда.
7. Якщо анемометр не використовується протягом тривалого часу, вийміть внутрішню батарею. Інакше батарея може потекти, що призведе до пошкодження анемометра.
8. Не розташовуйте анемометр у місцях з високою температурою, високою вологістю, пилом і прямими сонячними променями. Інакше призведе до пошкодження внутрішніх компонентів або погіршення роботи анемометра.
9. Не протирайте анемометр леткою рідиною. Інакше корпус анемометра може деформуватися та змінити колір. Якщо на поверхні анемометра є плями, її можна протерти м’якою тканиною з нейтральним миючим засобом.
10. Не кидайте і не натискайте на анемометр. Інакше це призведе до несправності або пошкодження анемометра.
11. Не торкайтеся сенсорної частини зонда, коли анемометр заряджений. Інакше це вплине на результат вимірювання або пошкодить внутрішню схему анемометра.
Використання анемометра
1. Виміряйте швидкість і напрямок середньої течії.
2. Виміряти швидкість пульсації набігаючого потоку та його частотний спектр.
3. Виміряти напругу Рейнольдса в турбулентній течії та залежність швидкості та часу двох точок.
4. Виміряйте напругу зсуву стінки (зазвичай за допомогою зонда з гарячою плівкою, розміщеного врівень зі стінкою, принцип подібний до прецизійного вимірювання швидкості).
5. Виміряйте температуру рідини (попередньо виміряйте криву зміни опору зонда з температурою рідини, а потім визначте температуру відповідно до виміряного опору зонда.
На додаток до цього, було розроблено багато професійних застосувань.
Як користуватися анемометром
1. Перед використанням перевірте, чи вказує стрілка лічильника на нульову точку. Якщо є будь-яке відхилення, злегка відрегулюйте механічний регулювальний гвинт лічильника, щоб стрілка повернулася до нульової точки; 2. Переведіть перемикач калібрування в положення ВИМК
3. Вставте вилку вимірювального стрижня в гніздо, помістіть вимірювальний стрижень вертикально вгору, натисніть на гвинтову заглушку, щоб ущільнити зонд, встановіть «перемикач калібрування» в положення повної шкали та повільно відрегулюйте «регулювання повної шкали» ручку, щоб стрілка вимірювача вказувала на повну шкалу. дипломна посада;
4. Встановіть «перемикач калібрування» в «нульове положення» та повільно відрегулюйте дві ручки «грубого регулювання» та «тонкого налаштування» так, щоб стрілка вимірювача вказувала на нульове положення
5. Після виконання вищевказаних кроків обережно потягніть заглушку, щоб відкрити зонд вимірювального стрижня (довжину можна вибрати за потреби), і поверніть червону крапку на зонді в напрямку вітру. вимірювана швидкість вітру;
6. Після вимірювання протягом кількох хвилин (приблизно 10 хвилин) необхідно повторити описані вище кроки 3 і 4 один раз, щоб стандартизувати струм у лічильнику.
7. Після перевірки «калібрувальний перемикач» слід перевести у вимкнене положення.
Анемометр — це прилад для вимірювання швидкості, який перетворює сигнал швидкості потоку в електричний сигнал, а також може вимірювати температуру або щільність рідини. Принцип полягає в тому, що тонкий металевий дріт (званий кулькою), який нагрівається електрикою, поміщається в потік повітря, і розсіювання тепла в потоці повітря пов’язане зі швидкістю потоку, а розсіювання тепла спричиняє зміну температури, що викликає опір змінюється, і сигнал швидкості потоку перетворюється в електричний сигнал.
Він має два режими роботи: ①Постійний потік. Струм, що проходить через трубку, залишається незмінним, а при зміні температури змінюється опір трубки, тому змінюється напруга на обох кінцях, тому вимірюється витрата;
② Тип постійної температури. Максимальна температура залишається незмінною, наприклад 150 градусів, а швидкість потоку можна виміряти відповідно до необхідного прикладеного струму. Тип постійної температури використовується ширше, ніж тип постійної витрати. Максимальна довжина зазвичай знаходиться в діапазоні від 0,5 до 2 мм, діаметр - в діапазоні від 1 до 10 мікрон, а матеріалом є платина, вольфрам або платино-родієвий сплав.
Якщо замість металевого дроту використовується дуже тонка (товщина менше ніж 0,1 мікрона) металева плівка, це анемометр із гарячою плівкою.
**На додаток до звичайного однодротового типу, він також може бути комбінованим дво- або трипровідним типом для вимірювання компонентів швидкості в усіх напрямках. Вихідний електричний сигнал із датчика посилюється, компенсується та оцифровується, а потім вводиться в комп’ютер, що може підвищити точність вимірювання, автоматично завершити процес постобробки даних і розширити функції вимірювання швидкості, такі як одночасне завершення миттєвого значення і середнє значення за часом, комбінована швидкість і підшвидкість, турбулентний потік. Вимірювання градусів та інших параметрів турбулентності.
**Порівняно з трубкою Піто анемометр має переваги малого об’єму зонда та малого впливу на поле потоку; швидка реакція, можна вимірювати непостійну швидкість потоку; може вимірювати дуже низьку швидкість (наприклад, 0,3 м/с).
