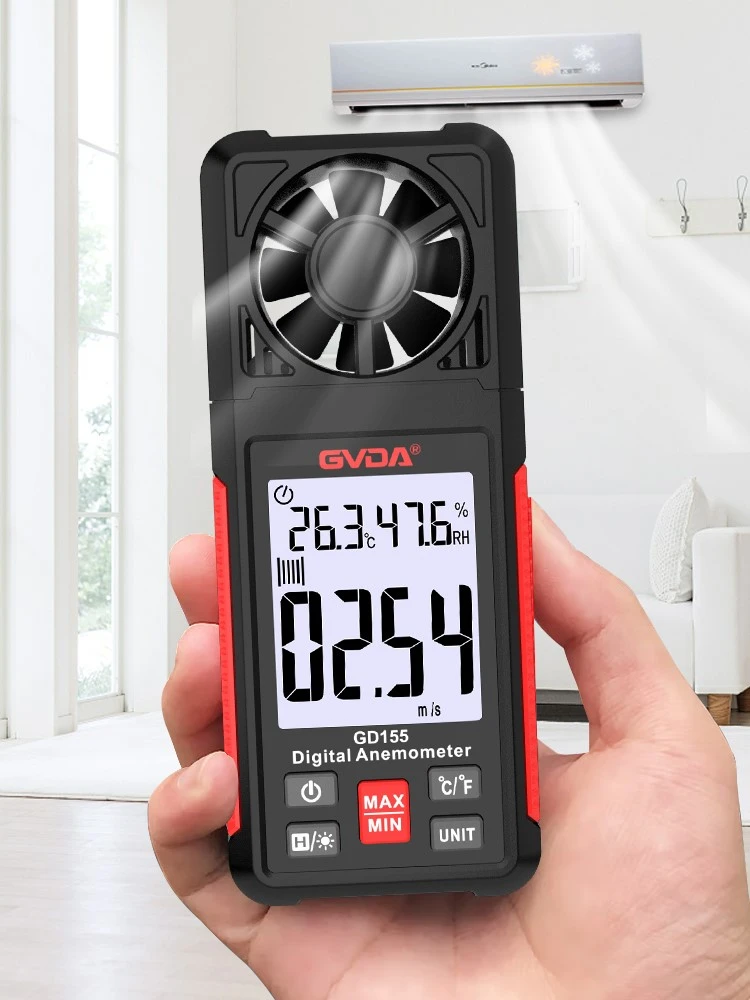

Крильчатий анемометр - для чого використовується анемометр?
Зазвичай використовувані інструменти для вимірювання швидкості вітру включають чашкові анемометри, крилчасті анемометри, катаральні термометри та електричні анемометри з гарячою лампою. Крилоподібні та чашеподібні анемометри прості у використанні, але їх інерція та опір механічному тертю великі, і вони придатні лише для вимірювання більшої швидкості вітру.
Електричний анемометр з гарячою лампочкою
1. Принцип конструкції: це прилад, який може вимірювати слабку швидкість вітру, а його діапазон вимірювання становить 0.05-10м/с. Він складається з двох частин: зонда з гарячою кулькою та вимірювального приладу. Зонд має скляну кульку діаметром 0,6 мм, навколо кульки намотано кільце з хром-нікелю для нагрівання скляної кулі та дві послідовно з’єднані термопари. Холодний кінець термопари з'єднаний з опорою з фосфорної бронзи і безпосередньо піддається впливу потоку повітря. Коли через нагрівальне кільце проходить певна сила струму, температура скляної кульки підвищується. Ступінь збільшення залежить від швидкості вітру. Коли швидкість вітру невелика, ступінь посилення буде більшим; інакше ступінь збільшення буде меншим. Величина підйому вказується на лічильнику термопарою. За показаннями електролічильника швидкість вітру (м/с) можна знайти, перевіривши калібрувальну криву.
2. Як використовувати
① Перед використанням перевірте, чи вказує стрілка вимірювача на нульову точку. Якщо є відхилення, обережно відрегулюйте механічний регулювальний гвинт лічильника, щоб повернути стрілку до нульової точки;
② Перемістіть перемикач калібрування у вимкнене положення;
③Вставте вилку вимірювального стрижня в гніздо, помістіть вимірювальний стрижень вертикально вгору, затягніть гвинтову пробку, щоб ущільнити зонд, помістіть «перемикач калібрування» в положення повної шкали та повільно відрегулюйте ручку «регулювання повної шкали», щоб встановіть покажчик вимірювального приладу в повне положення;
④Встановіть «перемикач калібрування» в «нульове положення» та повільно відрегулюйте ручки «грубого регулювання» та «тонкого регулювання» так, щоб стрілка вимірювача вказувала на нульове положення;
⑤Після вищезазначених кроків обережно потягніть заглушку, щоб відкрити зонд вимірювального стрижня (довжину можна вибрати відповідно до ваших потреб), і поверніть червону крапку на зонді в напрямку вітру. Відповідно до показань лічильника перевірте калібрувальну криву. Вивести виміряну швидкість вітру;
⑥Після вимірювання протягом кількох хвилин (приблизно 10 хвилин), описані вище кроки ③ і ④ необхідно повторити один раз, щоб стандартизувати струм у лічильнику;
⑦ Після вимірювання «перемикач калібрування» слід перевести в положення «вимкнено».
3. Запобіжні заходи
① Цей інструмент є відносно точним. Він повинен бути строго захищений від зіткнень і вібрації. Його не можна використовувати в місцях із надмірною кількістю пилу або корозії.
② Прилад оснащений 4 батареями, розділеними на дві групи: одна група з трьох елементів, з’єднаних послідовно, і одна група з окремих елементів. Під час налаштування ручки «повного налаштування», якщо лічильник не може досягти повної шкали, це означає, що одна батарея розряджена; при регулюванні ручок «грубе регулювання» і «точне регулювання», якщо стрілка лічильника не повертається до нуля, це означає, що три батареї розрядилися; під час заміни батарей відкрийте маленькі дверцята в нижній частині приладу та підключіть їх у правильному напрямку.
③Після ремонту приладу його необхідно повторно відкалібрувати.
