Як за допомогою мультиметра виміряти безперервність електричного кола під напругою?
В електротехніці та електроприводах електрику поділяють на слабкий і сильний струм, а також на низьку напругу, високу напругу та над-високу напругу. Однак у категорії слабкого струму може бути сильний струм і навіть висока напруга. Наприклад, у телевізорах, імпульсних джерелах живлення та джерелах живлення світлодіодних ламп напруга може коливатися від кількох вольт до 10 000 вольт. І навпаки, у категорії високої напруги також є компоненти низької напруги та слабкого струму. Це пояснюється тим, що в системах керування низька напруга використовується для керування високою напругою, а слабкий струм використовується для керування низькою напругою, і все це заради безпеки експлуатації.

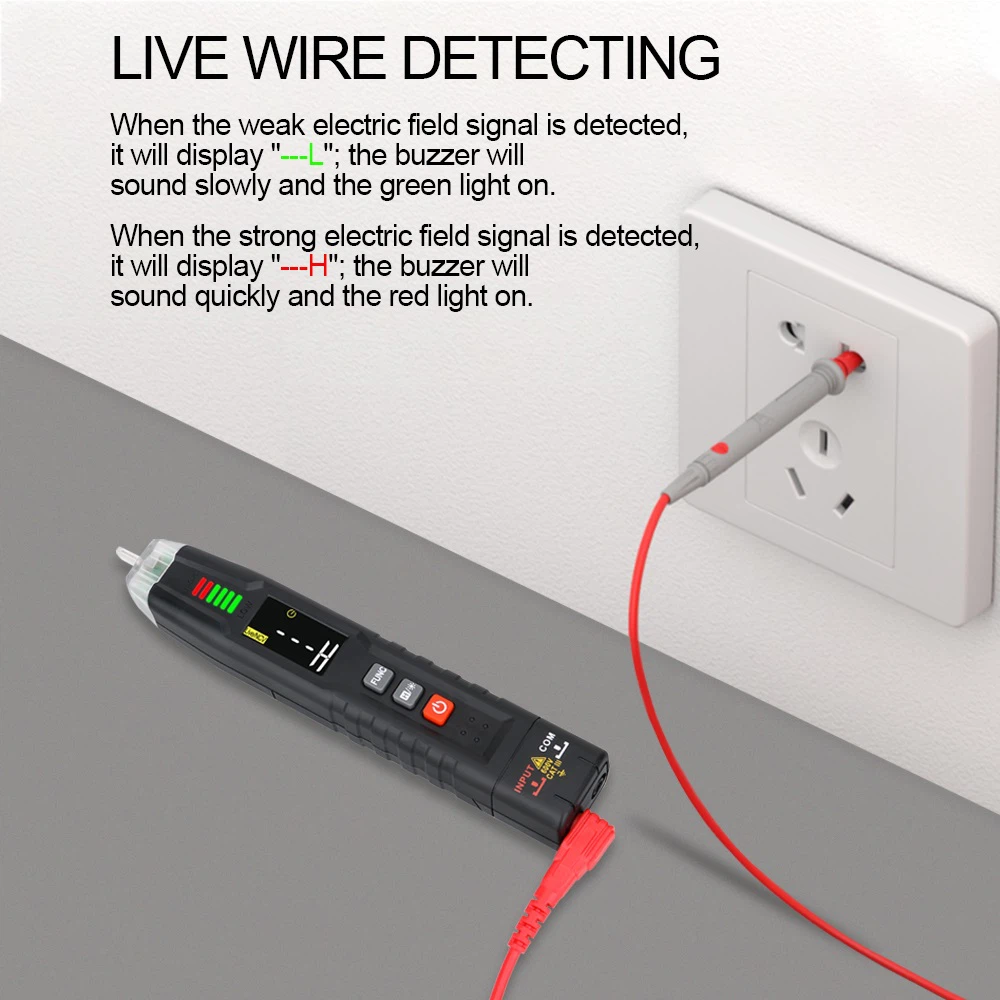

Я не схвалюю простого використання мультиметра для вимірювання цілісності електричного кола під напругою! Для перевірки наявності електрики можна використовувати електрощуп. Крім того, після відключення живлення ви можете використовувати діапазон омметра мультиметра для вимірювання стану ланцюга.
Електромонтажники – це професія-високого ризику. Іноді необхідно виміряти дані. Без електрики неможливо виміряти фактичні значення напруги, струму та діаграми форми сигналу. Вимірювання, коли ланцюг працює під напругою, відноситься до роботи під напругою. Хоча існують такі засоби охорони праці, як ізоляційні рукавички та ізоляційне взуття, працювати з ними дійсно незручно. Друзі, можете собі уявити, якою важкою може бути ця робота!
Щодо того, як користуватися мультиметром, ви можете переглянути інструкцію з експлуатації або пошукати на Baidu. Люди вже дали хороші відповіді, тому я не буду їх повторювати. Я хочу наголосити на запобіжних заходах під час вимірювань у реальному часі та на тому, як більш безпечно використовувати мультиметр у роботі.
Вимірювання слабкого струму під напругою
Не вимірюйте наосліп. Чітко розрізняйте слабкий і сильний струм у ланцюзі та виберіть відповідний діапазон. Вимірювання напруги, нижчої за 24 В постійного або змінного струму, загалом не становить небезпеки, але уникайте торкання до електромережі, частин обладнання під високою-напругою та великих конденсаторів.
Під час вимірювання високої напруги в -обладнанні низької напруги найкращим підходом є спершу вимкнути живлення, розрядити (включно з конденсаторами), потім вибрати відповідний діапазон для тестових проводів, правильно розташувати точки вимірювання, а потім увімкнути живлення для зчитування даних вимірювання. Цифрові мультиметри оснащені кнопкою пам'яті, і ви можете натиснути кнопку пам'яті, що відносно безпечніше.
Оскільки це вимірювання в реальному часі, і в ланцюзі є трансформатори та двигуни, електрика є як у точці розриву, так і під нею. Електрика в точці розриву надходить від джерела живлення, а електрика нижче точки розриву – це електрика, яка подається через обмотки або котушки з іншої фази. Потрібно звернути увагу на це явище. Тому використання мультиметра для вимірювання цілісності ланцюга під напругою некоректно! Що стосується електричної мережі, оскільки це одно-фазна електрика, якщо провід під напругою обірвано, джерело живлення не буде. Однак, якщо нульовий провід обірваний, виникне ситуація, коли електрика виявляється, але напруги немає.
Підсумовуючи, неправильно використовувати мультиметр для вимірювання цілісності ланцюга під напругою. Ви можете потрапити в біду, якщо не будете обережні. Найкращий спосіб - відключити живлення та використовувати діапазон омметра мультиметра або мегомметра для вимірювання безперервності ланцюга, що є більш точним.
