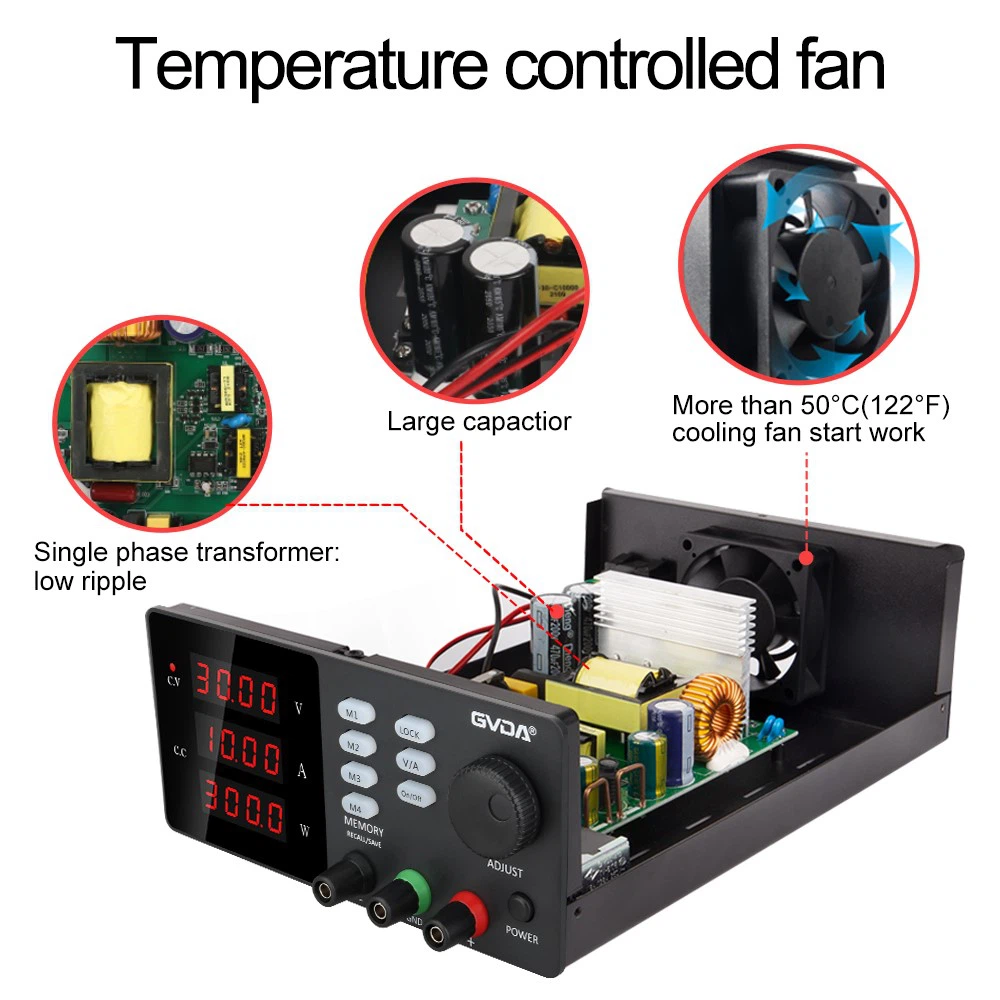

Як придушити шум пульсації при комутації живлення
Загалом, робоча частота джерела живлення комутації дуже висока, і надзвичайно важливо придушити пульсацію та зменшити частоту. Електронні компоненти можна додати до обладнання для придушення пульсації
Низькочастотна пульсація
Низькочастота пульсація пов'язана з ємністю фільтрування конденсатора вихідного ланцюга. Через обмеження обсягу живлення режиму комутатора потужність електролітичних конденсаторів не може бути збільшена на невизначений термін, що призводить до залишкової низькочастотної пульсації у виході. Частота цього вихідного пульсації змінюється залежно від методу схеми випрямлення.
Для регулярного джерела живлення 24 В коефіцієнт придушення пульсації в керованому напругою перетворювача постійного струму/постійного струму, як правило, 45-50 db, а ефективне значення низькочастотного пульсації змінного струму на його вихідному терміналі-60-120 MV. Коефіцієнт придушення пульсації струму, що контролюється струмом, керованого постійного струму/постійного струму, незначно покращилося, але низькочастотна пульсація змінного струму на його вихідному терміналі все ще є відносно великою. Для досягнення низького пульсаційного джерела джерела живлення необхідно вживати заходи фільтрації для пульсації низькочастотного живлення. Попередня стабілізація переднього кінця та збільшення посилення закритого циклу перетворювача постійного струму/постійного струму може бути використана для його усунення.
Придушення низькочастотної пульсації
A, збільшуйте індуктивність вихідного низькочастотного фільтра, збільшуйте параметр ємності та зменшіть низькочастотну пульсацію до потрібного рівня.
B, прийняття методу контролю корму для зменшення низькочастотних компонентів пульсації.
Високочастотна пульсація
Шум високої частоти пульсації походить від високочастотних схем перемикання живлення. У ланцюзі вхідна напруга постійного струму високочастотна перемикається на пристрої живлення, виправлена та фільтрувана для досягнення стабільного виходу. Вихідний термінал містить високочастотну пульсацію з тією ж частотою, що і частота роботи комутації. Його вплив на зовнішній ланцюг в основному пов'язаний з частотою перетворення джерела живлення комутації, структурою та параметрами вихідного фільтра. У проекті робоча частота перетворювача потужності повинна бути максимально збільшена, щоб зменшити вимоги до фільтрації для високочастотного перемикання пульсації.
Придушення високочастотної пульсації
A, підвищення робочої частоти джерела живлення комутації для збільшення високочастотної частоти пульсації є корисним для придушення вихідної високочастотної пульсації.
B, збільшення вихідного високочастотного фільтра може придушити вихідну високочастотну пульсацію.
C, прийняття багатоступеневого фільтра.
Загальний шум пульсації режиму
Завдяки паразитичній ємності між живленням та базовою пластиною радіатора, а також первинними та вторинними сторонами трансформатора та паразитарної індуктивності проводів, коли на вихідному терміналі перемикання буде генерувати шум загального режиму. Зменшення та контроль паразитарної ємності між пристроями живлення, трансформаторами та кожухами та додаванням загальних індукторів відхилення та конденсаторів на вихідній стороні може зменшити загальний шум пульсації режиму виходу.
