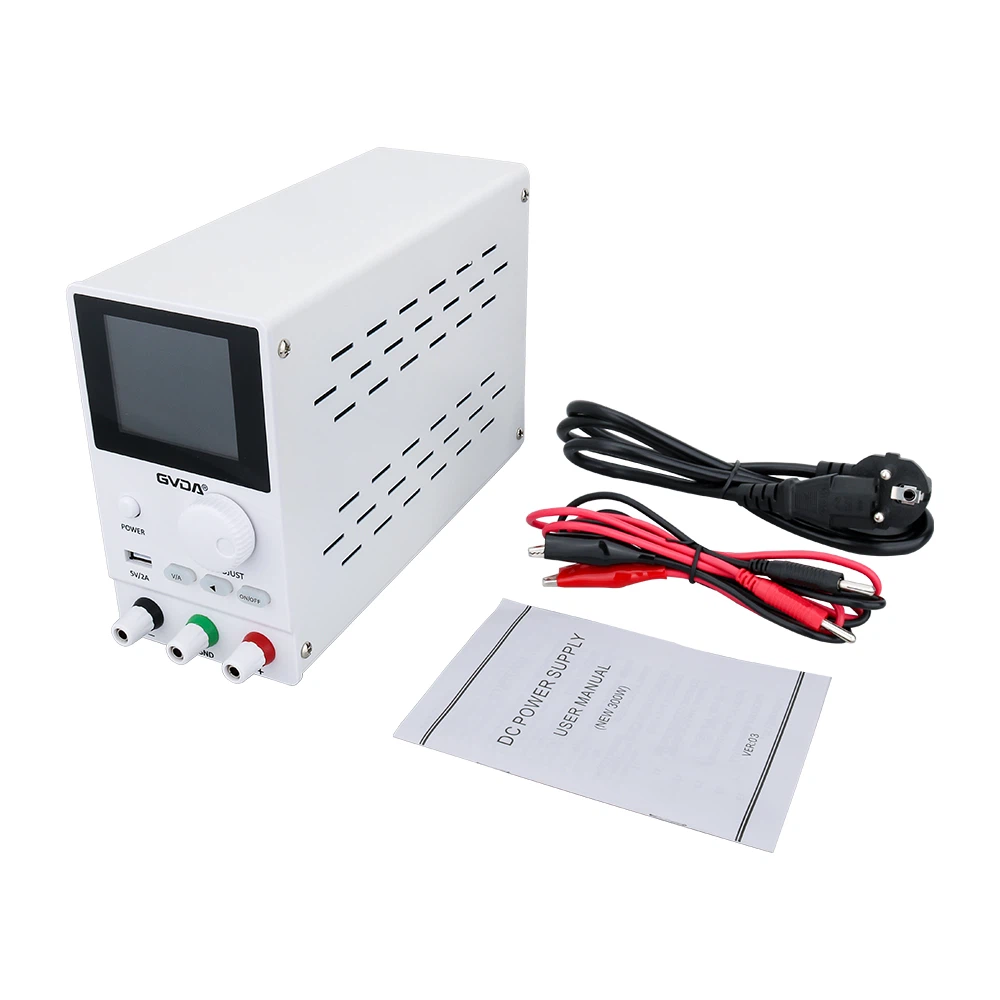

Як усунути пульсаційні гармоніки та шумові перешкоди, створені регульованим джерелом живлення
брижі
Пульсація: це сигнал перешкод, що містить періодичні та випадкові компоненти, пов’язані з рівнем постійного струму. Це стосується пікового значення напруги змінного струму у вихідній напрузі за умови номінальної вихідної напруги та струму. Пульсація напруги у вузькому сенсі відноситься до компонента змінного струму промислової частоти, що міститься у вихідній напрузі постійного струму.
Шум: для номінального шуму в електронних схемах можна загалом вважати, що це загальний термін для всіх сигналів, крім цільового. Спочатку люди називали шумом електронні сигнали, які спричиняли шум, випромінюваний аудіообладнанням, таким як радіо. Однак наслідки деяких нецільових електронних сигналів на електронні схеми не пов’язані зі звуком, тому люди поступово розширили поняття шуму. Наприклад, ті електронні сигнали, які викликають білі смуги на екрані, також називають шумом. Можна сказати, що всі сигнали в схемі, крім цільового сигналу, незалежно від того, впливає він на схему чи ні, можна назвати шумом. Наприклад, пульсації або автоколивання напруги джерела живлення можуть негативно вплинути на схему, спричиняючи гудіння аудіопристрою або спричиняючи несправність схеми, але іноді це може не спричинити зазначених вище наслідків. Цей вид пульсацій або коливань слід називати різновидом шуму ланцюга. Є також радіохвильовий сигнал певної частоти. Для приймача, який повинен прийняти цей сигнал, це сигнал звичайного призначення, але для іншого приймача це нецільовий сигнал, тобто шум. Термін інтерференція часто використовується в електроніці, і його іноді плутають з поняттям шуму. Насправді різниця є. Шум — це електронний сигнал, а перешкода — це ефект, який є несприятливою реакцією на схему через шум. Хоча в ланцюзі є шум, не обов’язково є перешкоди. в цифрових схемах. За допомогою осцилографа часто можна спостерігати, що очікуються не деякі невеликі стрибки, змішані з нормальним імпульсним сигналом, а якийсь шум. Однак через зв’язок між характеристиками схеми ці невеликі стрибки не впливатимуть на логіку цифрової схеми та не спричинятимуть плутанини, тому можна вважати, що перешкод немає.
Коли шумова напруга достатньо велика, щоб порушити схему, шумову напругу називають напругою перешкод. А схема чи пристрій, коли вони можуть підтримувати нормальну роботу, максимальна додана напруга шуму називається стійкістю до перешкод або стійкістю схеми чи пристрою. Взагалі кажучи, шум важко усунути, але ви можете спробувати зменшити інтенсивність шуму або підвищити стійкість схеми, щоб шум не створював перешкод.
гармонійний
Гармонійний: це відноситься до електрики, частота якої міститься в струмі, є цілим числом, кратним основній хвилі, як правило, відноситься до електрики, створеної розкладанням ряду Фур’є періодичної несинусоїдальної електрики, а решта струму більша, ніж основна частота. У широкому сенсі, оскільки ефективна складова електричної мережі змінного струму є однією частотою частоти живлення, будь-яку складову, відмінну від частоти живлення, можна назвати гармонікою.
Причина генерації гармонік: оскільки синусоїдальна напруга прикладається до нелінійного навантаження, коли струм протікає через навантаження, він не має лінійної залежності від прикладеної напруги, а основний струм спотворюється, утворюючи несинусоїдальний струм. , тобто в ланцюзі є гармоніки. Основними нелінійними навантаженнями є ДБЖ, імпульсний блок живлення, випрямляч, перетворювач частоти, інвертор тощо.
Порівняно з лінійними джерелами живлення, імпульсні джерела живлення (включаючи перетворювачі змінного/постійного струму, перетворювачі постійного/постійного струму, модулі змінного/постійного струму та модулі постійного/постійного струму) мають високу ефективність перетворення, як правило, до 80 відсотків до 85 відсотків. Найвищий може сягати від 90 до 97 відсотків. По-друге, в імпульсному джерелі живлення використовується високочастотний трансформатор замість потужного трансформатора частоти потужності, що не тільки зменшує вагу, але й зменшує об’єм, тому діапазон застосування стає все ширшим і ширшим. Однак недоліком імпульсного джерела живлення є те, що, оскільки його комутаційна трубка працює у високочастотному комутаційному стані, вихідна пульсація та шумова напруга є відносно великими, як правило, приблизно 1 відсоток вихідної напруги (найнижча – приблизно 0,5 відсотка від вихідної напруги). вихідна напруга), найкращий продукт Пульсації та шумова напруга лінійного джерела живлення також мають десятки мВ; поки трубка регулятора лінійного джерела живлення працює в лінійному стані, пульсації напруги відсутні, вихідна напруга шуму також мала, а її одиниця становить мкВ.
