Як правильно використовувати мультиметр для вимірювання?
Функція вимірювання постійного струму мультиметра: вставте червоний тестовий щуп у гніздо з «плюсом», а чорний тестовий щуп у гніздо з «-». . Поверніть ручку знімача перетворення на потрібний діапазон у поточному функціональному блоці та підключіть тестові дроти послідовно до ланцюга, який потрібно перевірити, у правильному напрямку.
Вимірювання напруги змінного та постійного струму: вставте випробувальні дроти так само, як описано вище, поверніть ручку перемикача в потрібне положення та під’єднайте два кінці випробувальних провідників до двох кінців напруги, яку потрібно виміряти.
Вимірювання опору: вставте випробувальні дроти таким же чином, як описано вище, відрегулюйте ручку перемикача на електричний опір, спочатку замкніть накоротко два випробувальні дроти, покажчик відхиляється до повної шкали, і обережно відрегулюйте ручку регулювання «нульового потенціометра Ω». щоб вказівник вказував на нуль Ом, потім торкніться обох кінців випробувального щупа двома кінцями опору, який потрібно виміряти.
Правильне використання мультиметра: Тільки правильне використання мультиметра може забезпечити точність результатів вимірювання без пошкодження глюкометра. Слід звернути увагу при використанні: Перед кожним вимірюванням мультиметр слід розташувати горизонтально і спостерігати, чи вказує стрілка на нуль. Червоний і чорний щупи повинні бути правильно вставлені в гніздо мультиметра. Поворотну ручку знімача слід розташувати на блоці діапазону електричного параметра, який потрібно виміряти, і її не можна втрачати.
Якщо ви не знаєте приблизний діапазон виміряних значень напруги та струму, вам слід спочатку використати діапазон максимальної напруги та діапазон максимального струму на лічильнику для прогнозування, а потім використовувати відповідний діапазон для вимірювання.
Якщо ви не знаєте позитивної та негативної полярності ланцюга, що перевіряється, ви можете поставити ручку знімача перетворення на найвищу передачу, злегка торкнутися ланцюга, що перевіряється, тестовою ручкою під час вимірювання та спостерігати за напрямком відхилення покажчика. в той же час, щоб визначити позитивний і негативний полюси ланцюга. Якщо ви не знаєте, чи є вимірювана напруга змінного чи постійного струму, ви можете спочатку оцінити її за найвищим рівнем напруги змінного струму, щоб отримати приблизний діапазон напруги, а потім виміряти його за допомогою рівня напруги постійного струму за допомогою відповідний діапазон. Відхилення, робиться висновок, що напруга є напругою змінного струму, а якщо є показання, то це напруга постійного струму. При вимірюванні струму та напруги правильний діапазон повинен зробити так, щоб покажчик на головці лічильника вказував на положення, що перевищує половину діапазону, а похибка результату, отриманого в цей час, невелика.
Під час вимірювання напруги звертайте більше уваги на положення ручки перемикача і ніколи не ставте її на струмовий або електричний бар'єр. В іншому випадку головка вимірювального приладу буде пошкоджена, стрілки вимірювального приладу будуть зігнуті, якщо він легкий, а компоненти схеми мультиметра або волоскова пружина та котушка відхилення будуть спалені, якщо це серйозно. Під час вимірювання великого опору не торкайтеся двох кінців опору обома руками, щоб не з’єднати опір тіла людини паралельно опору, який потрібно виміряти.
Під час вимірювання опору, встановленого на приладі, перед вимірюванням слід вимкнути живлення приладу, а один кінець опору відварити від ланцюга. Якщо в досліджуваній частині кола є конденсатор великої ємності, перед вимірюванням його слід розрядити.
Під час вимірювання опору ручку нульового значення необхідно регулювати щоразу, коли змінюється діапазон. Якщо буде виявлено, що регулювання ручки нульового опору не може змусити покажчик вказувати на нуль Ом, ручку не слід сильно крутити, а слід замінити нову батарею. Під час читання дивіться на указку обома очима вертикально, не жмурячись.
Зберігаючи мультиметр, встановіть ручку перемикача на найвищу передачу змінного струму та напруги. Акумулятор слід виймати з годинника, якщо він не використовується протягом тривалого часу. Мультиметр слід розміщувати в сухому, провітрюваному та чистому місці.

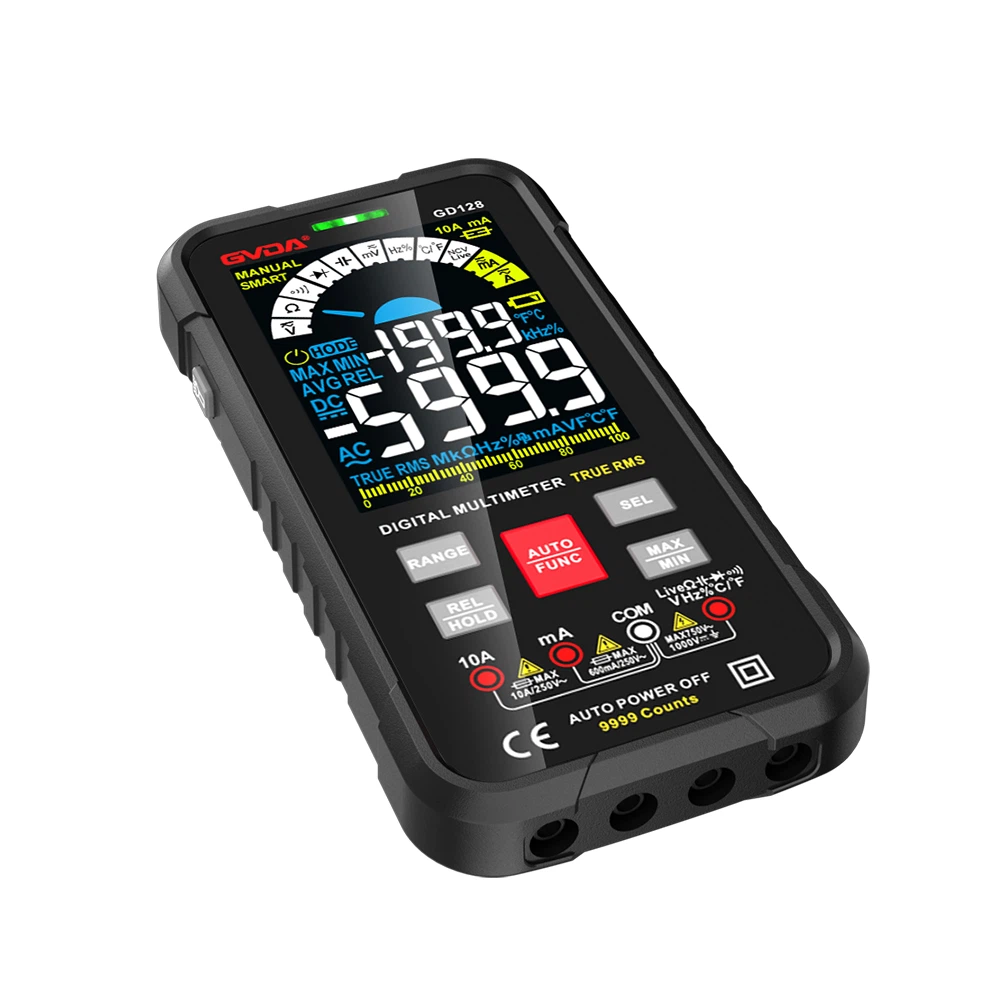

Цифровий мультиметр
A multimeter that uses digital display to measure the value of electrical parameters is called a digital multimeter. Its measurement principle is completely different from that of an analog multimeter, so its structure and usage are also different. It has high sensitivity and accuracy, clear and intuitive display, stable performance, strong overload capacity and easy to carry. How to use: Although the digital multimeter adopts overvoltage protection and overcurrent protection, it is still necessary to prevent operational errors (such as measuring voltage with current block or electric block). Before measuring, carefully check whether the position of the range switch meets the requirements. Pay attention during use; Do not place the digital multimeter in a high temperature (>40°C), high temperature (relative humidity>80 відсотків), або холодний (<0°c) environment,="" so="" as="" not="" to="" damage="" the="" lcd="">
Категорично забороняється тягнути перемикач діапазонів під час вимірювання (напруга > 220В, струм > 0,5 А), щоб запобігти виникненню дуги.
Не використовуйте батареї або мультиметр, щоб перевірити, чи справний РК-дисплей.
Не відкривайте задню кришку мультиметра та не розбирайте компоненти за бажанням. На внутрішній стороні кришки є папір з алюмінієвим напиленням, не знімайте її і не розривайте з'єднання «com» під нею.
