Як амперметр є вимірювальним приладом
Амперметр типу кліщів складається з трансформатора струму та амперметра. Це прилад, який використовується для вимірювання рівня струму в працюючому електричному ланцюзі та може безперервно вимірювати змінний струм.
Амперметри з затискачами в основному використовуються для вимірювання величини струму в діючих електричних колах (деякі амперметри з затискачами також можуть вимірювати напругу). Нижче ми візьмемо амперметри затискачів як приклад, щоб зрозуміти метод використання амперметрів затискачів.

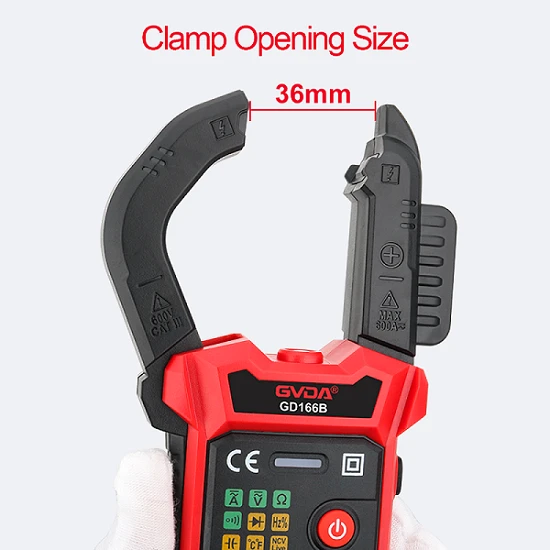

Під час вимірювання струму за допомогою амперметра з затискачами затисніть дріт, що підлягає перевірці, у вікно із залізним сердечником амперметра затискачів, а потім зчитайте показання стрілки на головці вимірювального приладу. Вимірюючи вперше, спочатку оцініть максимальний рівень струму, а потім перейдіть до відповідного діапазону для офіційних вимірювань. Під час кожної зміни діапазону, губки повинні бути відкриті, а перемикач діапазонів повинен бути перемиканий. Кулачки амперметра з затискачами повинні бути чистими і сухими.
Якщо невеликий струм вимірюється за допомогою механізму мінімального струму, а відхилення покажчика становить менше 1/2 діапазону, що ускладнює зчитування, дріт, який потрібно виміряти, можна намотати на кілька обертів у затискачі, і зчитування можна розділити на кількість витків дроту, який потрібно намотати, щоб отримати значення струму, яке потрібно виміряти.
Коли дріт затиснуто в затискачі, якщо на затискачах амперметра виявлено вібрацію або ударний звук, ручку затискачів амперметра слід повернути кілька разів або знову відкрити і закрити затискач, доки не зникне шум, перш ніж зчитувати показання. поточне значення.
Зверніть увагу, що напруга ланцюга, який перевіряється, не повинна перевищувати номінальну напругу затискачів амперметра, і будьте обережні під час роботи.
Принцип дії кліщів амперметра
Залізний сердечник трансформатора зроблений у вигляді рухомого отвору та сформований у формі затискача. Рухома частина з'єднана з рукояткою 6. При міцному захопленні рукоятки залізний сердечник трансформатора струму відкривається, і досліджуваний провід 4 можна помістити в затискач. Струмопровідний провід стає первинною обмоткою трансформатора струму, і затискач закривається. Через залізний сердечник трансформатора струму проходить змінний магнітний потік, а у вторинній обмотці 5 трансформатора утворюється індукційний струм. Амперметр підключається до обох кінців вторинної обмотки. Струм, який вказує його стрілка, прямо пропорційний робочому струму затисненого струмопровідного дроту, а виміряне значення струму можна безпосередньо зчитати з циферблата. Вимірювач струму затискачів складається з трансформатора струму, затискачного ключа та приладу магнітоелектричної реакції випрямляча.
