Чи працюють аналогові мультиметри так само, як і цифрові?
Інший.
Внутрішня структура аналогового мультиметра включає головку вимірювача, резистор і батарею, а головка вимірювача зазвичай використовує магнітоелектричний мікроамперметр постійного струму. Використовуйте лише внутрішню батарею під час вимірювання опору, позитивний електрод батареї під’єднано до чорного випробувального дроту, тому струм витікає з чорного випробувального дроту, а червоний випробувальний кінець входить. Під час вимірювання постійного струму зашунтуйте струм з’єднанням паралельних резисторів перемиканням передач. Оскільки струм повного зміщення лічильної головки дуже малий, для розширення діапазону використовуються шунтові резистори. Під час вимірювання напруги постійного струму з’єднайте резистори послідовно на голівці лічильника та здійсніть перетворення різних діапазонів за допомогою різних додаткових резисторів.

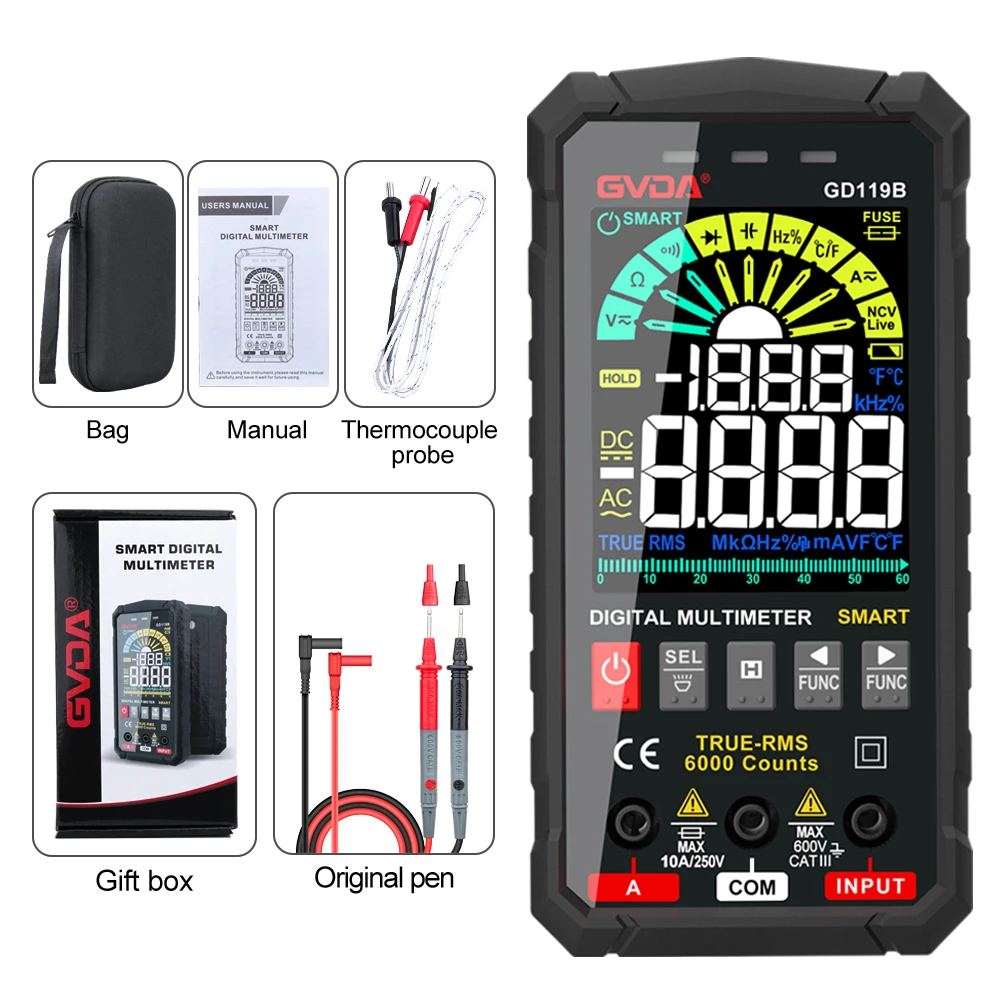

Цифровий мультиметр складається з функціонального перетворювача, аналого-цифрового перетворювача, РК-дисплея (рідкокристалічного дисплея), джерела живлення та перемикача перетворення функції/діапазону, серед яких аналого-цифровий перетворювач зазвичай використовує подвійний ICL7106. вбудований аналого-цифровий перетворювач. ICL7106 використовує дві інтеграції, перша інтеграція вхідного аналогового сигналу V1 називається процесом вибірки; друге інтегрування еталонної напруги - VEF називається процесом порівняння. Два процеси інтегрування підраховуються двійковим лічильником, перетворюються в цифрові величини та відображаються в цифровій формі. Для вимірювання електрики, наприклад напруги змінного струму, струму, опору, ємності, прямого падіння напруги на діодах і коефіцієнта посилення транзистора, потрібно додати відповідний перетворювач для перетворення виміряної електрики в сигнал постійної напруги. Зауважте, що позитивний полюс цифрового мультиметра відповідає червоному тестовому щупу, а не чорному.
