Затискний амперметр і затискачний амперметр витоку
1. Амперметр затискного типу

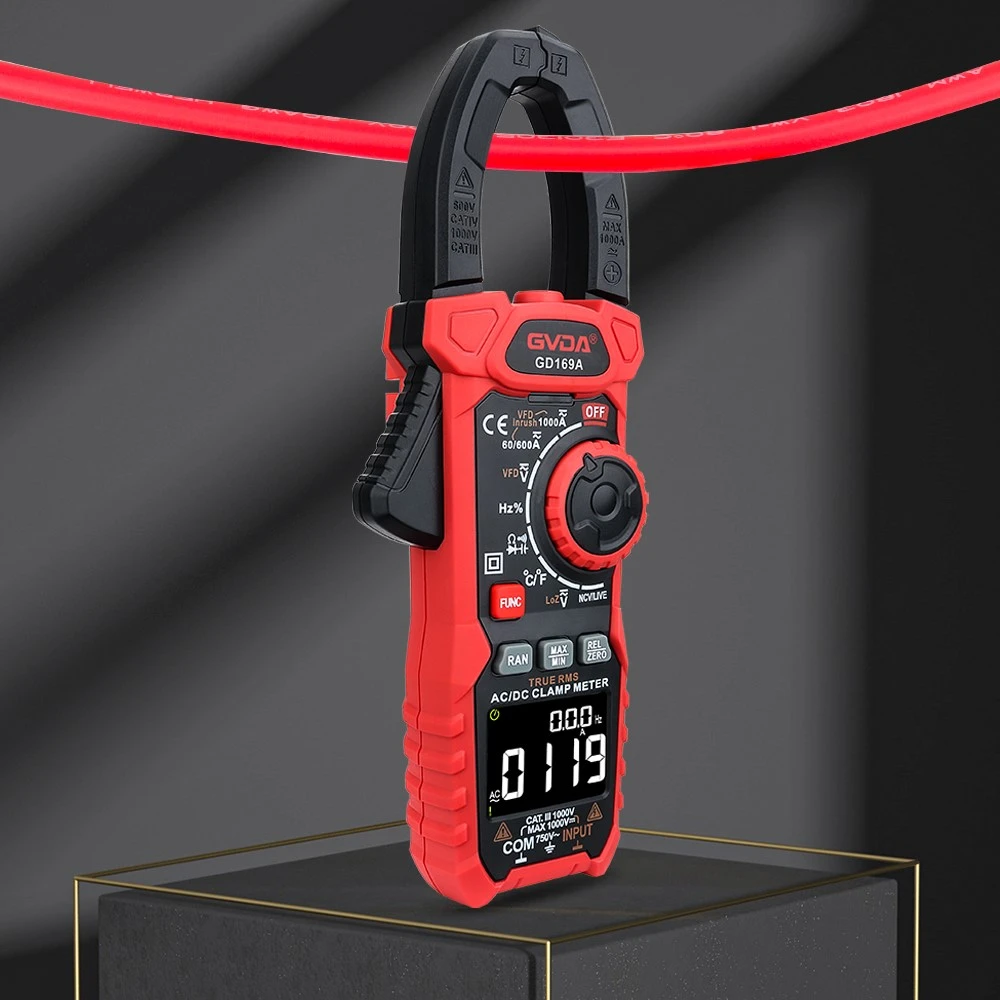

Вимірювач струму затискачів, також відомий як вимірювач струму затискачів, в основному використовується для прямого вимірювання (без від’єднання проводів) струму в лініях низької напруги. Він досить зручний у використанні і є незамінним вимірювальним приладом для ремонту двигуна. Він складається з трансформатора струму та лічильної головки, яку можна відкрити. В даний час існує в основному два типи: покажчик і цифровий тип.
Використовуючи амперметр із затискачами, необхідно вживати таких запобіжних заходів:
(1) Виберіть передачу та діапазон. Перед вимірюванням спочатку слід вибрати передачу та діапазон. Якщо вимірюєте напругу, перемикач слід перевести в положення «V»; Якщо ви хочете виміряти струм, вам слід оцінити приблизне значення виміряного струму, щоб вибрати відповідний діапазон. Якщо оцінити важко, спочатку слід використовувати великий діапазон, а потім поступово регулювати його до відповідного малого діапазону. Вимірювання великого струму з малим діапазоном може пошкодити прилад.
(2) Відрегулюйте нульове положення вказівника та перевірте. Після вибору передачі та діапазону вимірювача струму необхідно спостерігати, чи стрілка (стрілочний вимірювач струму) знаходиться в нульовому положенні, чи число дорівнює нулю (цифровий вимірювач струму). Якщо вказане значення витратоміра затискачів не дорівнює нулю, коли воно не вимірюється, його слід відрегулювати, інакше це вплине на точність вимірювання. Перед офіційним вимірюванням слід провести випробування дроту з відомим значенням струму, щоб перевірити його якість.
(3) Зверніть увагу на метод вимірювання. Під час вимірювання змінного струму положення досліджуваного струмопровідного ізольованого дроту (якщо це оголений дріт, ізоляція повинна бути спочатку обгорнута) має бути в центрі затискача, щоб уникнути помилок. Щелепи повинні щільно збігатися. Якщо є шум або тремтіння покажчика, це часто спричинено сторонніми предметами біля щелеп. У цей час сторонні предмети слід видалити та повторно виміряти.
При вимірюванні сили струму в ланцюзі низької напруги слід звернути особливу увагу на дотримання безпечної відстані між його головкою і струмоведучою частиною. Крім того, коли затискачі амперметра знаходяться занадто близько до споживача (наприклад, двигуна), дані вимірювання часто є неточними; Під час вимірювання струму нижче 5 А для забезпечення точного вимірювання, якщо дозволяють умови, струмоведучий провід можна намотати на затискач ще на кілька витків. Виміряне значення, поділене на кількість витків дроту, є фактичним значенням струму.
При вимірюванні напруги, крім установки шестерні в положення «V», відповідно до величини вимірюваної напруги спочатку вставте щуп у відповідне гніздо, а потім торкніться вимірюваної точки одночасно обома щупами. Показання циферблата - це значення напруги в двох вимірюваних точках.
(4) Правильне читання. На циферблаті затискача витратоміра є дві лінії шкали, червона і чорна. Червона лінія шкали - це лінія шкали напруги, яка використовується для зчитування при вимірюванні напруги; Чорна лінія шкали - це поточна лінія шкали, яка використовується для зчитування під час вимірювання струму. Фактичне виміряне значення має бути добутком значення покажчика та збільшення перемикача діапазону. Наприклад, якщо вказівник показує значення 150 A (зі значенням шкали циферблата 0-300 A), а перемикач діапазону розташований на 30 A, 300 A та 3000 A, фактичні значення струму становлять 15 A , 150 А та 1500 А відповідно.
(5) Зверніть увагу на безпеку. Категорично забороняється перемикати діапазон під час вимірювання. Завдяки тому, що трансформатор із залізним сердечником у формі затискача є трансформатором струму з великою кількістю вторинних витків, перетворення еквівалентне вторинному розімкненому ланцюгу, що спричинить високу напругу та може спричинити прорив ізоляції, спричинивши пошкодження приладу та ураження електричним струмом. . Після завершення вимірювання необхідно послабити затискач затискача струмоміра, повільно вийняти дріт і звернути увагу на встановлення перемикача діапазону в положення найвищого струму або напруги, щоб запобігти викиду стрілки вимірювача. згинання або спричинення інших нещасних випадків через необережність у виборі відповідного діапазону під час наступного використання. Крім того, у грозову погоду з міркувань безпеки забороняється використовувати амперметр із кліщами для вимірювання на відкритому повітрі.
2. Вимірювач струму витоку затискачів
Вимірювач струму витоку затискачів — це новий тип приладу для вимірювання струму змінного струму, представлений останніми роками. Його зовнішній вигляд схожий на звичайні вимірювальні кліщі, але насправді це високочутливий трансформатор струму. Вимірювач струму витоку із затискачами зазвичай може вимірювати величину струму витоку низької напруги, а також значення активного компонента та опору ізоляції в струмі витоку. Під час вимірювання струму витоку працюючих електричних приладів або проводів провід під напругою слід затиснути разом із нульовим проводом (щодо приладів з одним змінним струмом) або трьома проводами під напругою (щодо приладів із трифазним змінним струмом) у витоку типу затискача вимірювач струму. Це найбільша відмінність між ним і звичайним струмоміром затискачів. Наразі вимірювач струму витоку за допомогою кліщів виробництва Kyoritsu може вимірювати струм витоку 4 мА та робочий струм 1000 А. Він також має функцію звичайного вимірювача струму затискачів і доступний для вибору.
