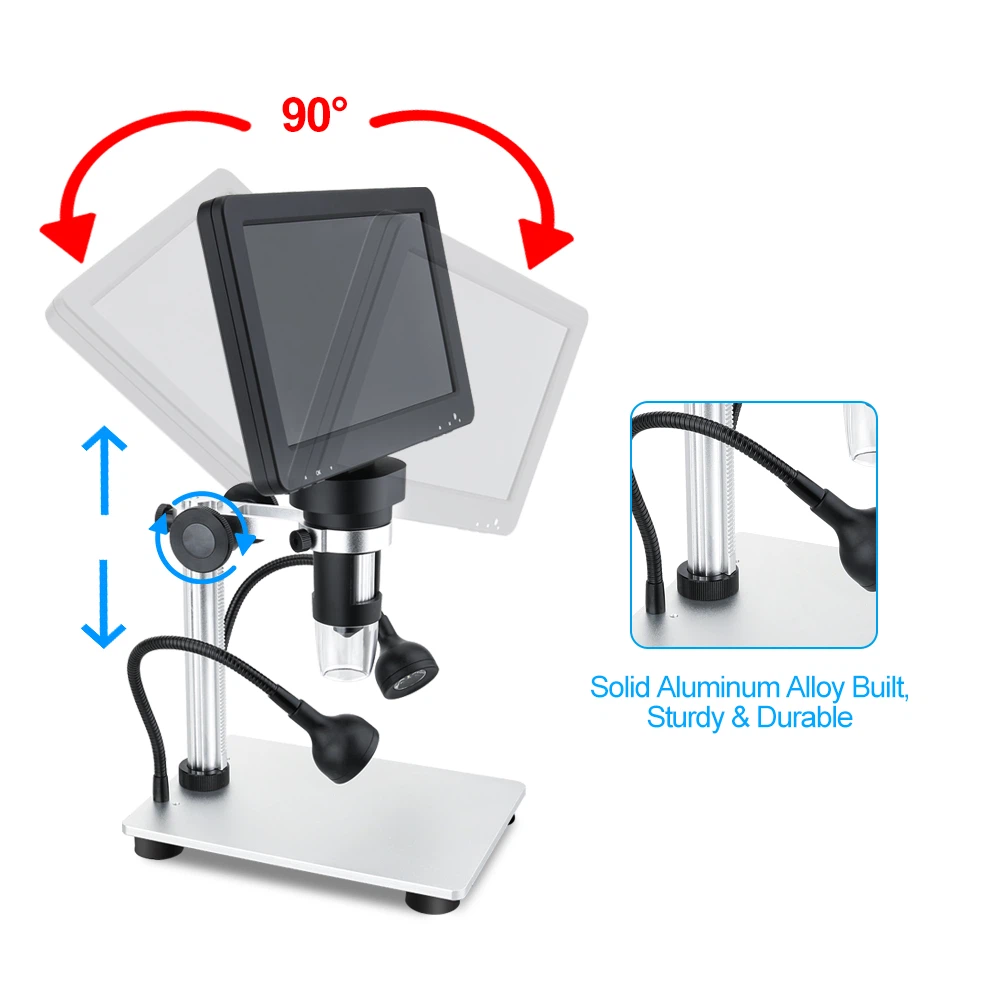

Застосування інфрачервоної мікроскопії в крихітних пристроях в електронній промисловості
З розвитком нанотехнологій у напівпровідникових технологіях все частіше використовується метод усадки зверху вниз. У минулому ми всі називали технологію ІС «мікроелектронікою», оскільки розмір транзисторів був на рівні мікронів (10-6 метрів). Однак напівпровідникова технологія розвивається дуже швидко. Кожні два роки він буде розвиватися на одне покоління, і його розмір зменшуватиметься до половини початкового розміру. Це знаменитий закон Мура. Близько 15 років тому напівпровідники почали входити в субмікронну еру, яка менша за мікрон, а потім перейшли до глибокої субмікронної ери, яка набагато менша за мікрон. До 2001 року розміри транзисторів були навіть меншими за 0,1 мікрона, або менше ніж 100 нанометрів. Це ера наноелектроніки, і більшість майбутніх мікросхем будуть виготовлені за нанотехнологіями.
вимоги до навичок:
В даний час основною формою поломки електронних пристроїв є теплова поломка. За статистикою, 55% поломок електронних пристроїв викликані температурою, що перевищує задані значення. З підвищенням температури частота відмов електронних пристроїв зростає експоненціально. Загалом, надійність роботи електронних компонентів надзвичайно чутлива до температури. З кожним підвищенням температури пристрою на 1 градус понад 70-80 градусів надійність зменшуватиметься на 5%. Тому необхідно швидко і надійно визначати температуру пристрою. Оскільки розмір напівпровідникових пристроїв стає все меншим і меншим, висуваються більш високі вимоги до роздільної здатності за температурою та просторової роздільної здатності обладнання для виявлення.
Як виміряти глибину інфільтраційного шару цинку інструментальним мікроскопом
Як виміряти глибину цинкового шару за допомогою інструментального мікроскопа:
1. Розріжте зразок (зразок, просочений цинком, розрізають уздовж вертикального напрямку осі за допомогою металографічної різальної машини, щоб відкрити свіжу металеву поверхню, а потім за допомогою машини для інкрустації металевий зразок вкладається в бакелітовий порошок, щоб виготовити пластик металевий композитний зразок (Зразок) Помістіть його на робочий стіл інструментального мікроскопа, увімкніть джерело світла, відрегулюйте поверхневе джерело світла, відрегулюйте фокус і збільшення, щоб на дисплеї ПК з'явилося чітке зображення.
2. Обертайте ручки напрямку X і Y на верстаку так, щоб перехресна лінія курсора відповідала критичній точці шару проникнення металу, натисніть на педаль, щоб отримати координати точок, і визначте кожні дві отримані точки координат як пряма, в результаті чого в сумі 4 бали. утворюють дві прямі лінії,
3. Використовуйте функцію відстані між прямими лініями в програмному забезпеченні, щоб безпосередньо знайти відстань між двома прямими лініями, тобто глибину шару, просоченого цинком. Використання інструментального мікроскопа для вимірювання глибини шару, просоченого цинком, є інтуїтивно зрозумілим. У той же час відповідне програмне забезпечення інструментального мікроскопа також може вимірювати глибину просоченого цинком шару інших нестандартних зразків.
