Застосування та пояснення навичок затискачів амперметра

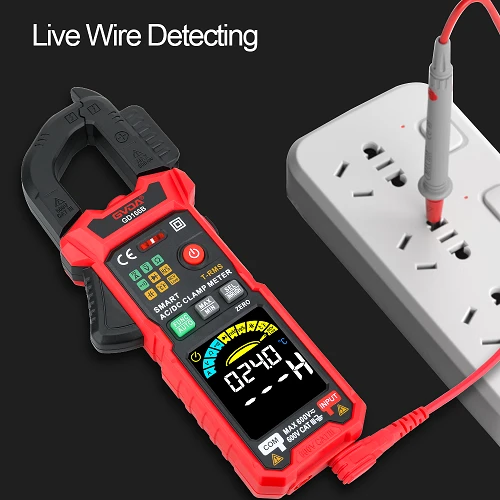

Зазвичай при вимірюванні сили струму звичайним амперметром перед підключенням амперметра для вимірювання необхідно розірвати ланцюг і зупинити його. Це дуже неприємно, і іноді нормально запущені двигуни не дозволяють це робити. На цьому етапі використання амперметра затискачів стає набагато зручнішим, оскільки він може вимірювати струм, не розриваючи ланцюг. Амперметр затискного типу
Принцип роботи полягає в наступному:
Випробуваний провід ланцюга, що проходить через залізний сердечник, стає первинною котушкою трансформатора струму, де струм індукується у вторинній котушці через струм. Таким чином, амперметр, підключений до вторинної котушки, має індикацію - для вимірювання струму досліджуваного кола. Стрічки вимірювальних кліщів можна змінювати на різні діапазони, перемикаючи шестерні перемикача. Однак не дозволяється працювати з потужністю під час перемикання передач. Точність годинників у формі затискача, як правило, не висока, зазвичай коливається від 2,5 до 5 рівнів. Для зручності використання в лічильнику також є перемикачі перетворення з різними діапазонами для вимірювання різних рівнів функцій струму та напруги
Змістовна формула
Для вимірювання невеликих змінних струмів використовуйте амперметр.
Ізоляційний провід досліджуваного навантаження намотується навколо затискного залізного сердечника.
Розділіть показання по черзі плюс один, щоб отримати справжнє поточне значення.
пояснити
Під час перевірки, чи збалансований трифазний струм невеликого трифазного двигуна (менше 5 ампер), якщо для його вимірювання використовується амперметр із затискачами, напор лічильника * становить від 1 до 10 ампер, а деякі лічильники * * становлять 2 ампера. Менше 2 ампер або кілька десятих ампера ще важче виміряти. Крім того, амперметри зазвичай мають значні похибки на низьких діапазонах, що ускладнює читання, коли стрілка відхиляється. Щоб точно виміряти значення струму, ізоляційний дріт навантаження можна намотати від 1 до N витків на залізний сердечник затискача амперметра. Застосуйте принцип трансформатора струму для посилення магнітного поля, таким чином зчитуючи більші значення струму. Таким чином, показання збільшуються, але справжнє поточне значення має бути віднято від збільшеної частини. При додаванні одного обороту відлік ділимо на 2; Ділимо на 3 при намотуванні двох витків. Правило полягає в тому, що кількість витків дорівнює N, сила струму збільшується на N плюс 1 разів, а значення струму дорівнює показанню лічильника/(N плюс 1). Крім того, щоб усунути вплив залишкового магнетизму в залізному сердечнику амперметра, якщо вимірюється великий струм і вимірюється невеликий струм негайно, залізний сердечник амперметра слід відкрити та закрити кілька разів, щоб усунути залишковий магнетизм в залізне ядро.
